在现代光学工程设计与制造的完整过程中，对光学表面特性的精确量化起着至关重要的作用。虽然光学设计软件提供了丰富的图形化分析窗口，但在诸如非球面公差分析检测，自由曲面加工、有限元热结构分析等实际场景中，我们常常需要直接提取出相关的一些参数，进行数据二次处理与使用。
本文以透镜表面的矢高提取为例，给大家演示一下Zpl宏语言相关语句的用法，希望能够抛砖引玉，也希望大家举一反三。
（本文所演示的基础版代码已在之晓光学工具箱小程序更新~）
一、引言
随着技术进步，在一些应用场景中，我们已经可以很容易找到非球面、二元面或自由曲面的身影。当想要评估这些表面时，使用多项式表达矢高或相位往往是不符合实际工程情况的，我们常使用离散的表面矢高和相位数值进行描述。
此外，除了几何矢高，入射角度、光程差等依赖于光学设计的物理量，在公差分析、镀膜均匀性分析和杂散光抑制研究中，离散的数值表述方式同样具有决定性意义。
通过编程手段批量读出这些参数，不仅能够突破理想的面形方程限制，还能将数据无缝导入 MATLAB 或 Python 等数值计算软件中进行二次处理。
这一类重复大量数据的读出很适合利用编程实现，接下来本文将探讨如何利用 Zemax 编程语言（ZPL）在传统版本的光学设计软件中，自动化地以高分辨率网格扫描并导出光学表面的矢高数据，从而实现从设计模型到工程数据的有效传递。
二、ZPL 宏语言概况及关键指令解析
光学表面，无论是传统的球面、二次曲面，还是日益普及的非球面，其核心特征在于表面面型对基准参考平面的偏离量。这种偏离量在光学轴向（Z轴）上的分布，被称为“矢高”（Sagitta或Sag）。
通常情况下，光学设计软件默认每个透镜的矢高度量原点是透镜的顶点位置，因此矢高有正负值的影响。标准的矢高方程即为我们经常看到的标准面面型方程：

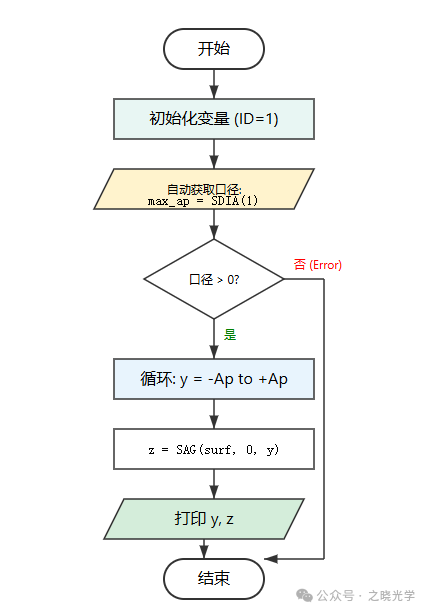

Zemax 编程语言（ZPL）是一种类似于 BASIC 的解释型语言，赋予了用户扩展软件核心计算能力的权限。在本任务中，我们的目的是使用代码快速的输出某一个光学表面的离散矢高数据，为了这个目的，我们首先要考虑一下程序架构，如下图所示。
首先是输入部分，我们可以首先定义需要的变量，并赋予初始值，之后，利用ZPL合法语句由用户输入其中部分参数。
此部分构成程序的第一部分，如下所示：
surf_ID = 2
! 设定目标表面编号。此处设为2，即序号为2对应的表面。
! 在实际使用中，用户可根据需要修改此数值。
num_steps = 20
! 设定采样点数。点数越多，剖面曲线越平滑，但计算时间略增。
! 20步意味着将直径分为20段，共产生21个数据点。
max_aperture = SDIA(surf_ID)
!SDIA 函数直接查询镜头数据。
! SDIA(surf_ID) 返回镜头数据编辑器中该表面的半口径值。
进一步，我们可以让数据以文本查看器的形式输出，我们可以使用 PRINT 指令输出包含元数据的表头，便于数据溯源，具体语句示例如下。
PRINT "========================================"
PRINT " 光学表面矢高自动化提取报告"
PRINT "========================================"
PRINT "分析表面编号 : ", surf_ID
PRINT "自动检测半口径: ", max_aperture, " mm"
PRINT "采样分辨率 : ", num_steps, " 点"
PRINT "----------------------------------------"
PRINT " Y-坐标 (mm) 表面矢高 (mm)"
PRINT "----------------------------------------"
我们计划从透镜有效口径的一端自动扫描至透镜口径另一端，因此可以根据输入的步长进行计算：
step_size = (2 * max_aperture) / num_steps
current_y = -max_aperture
为了结果展示的比较规整，则可以设置输出数据格式为14位总宽，保留3位小数：
FORMAT 14.3

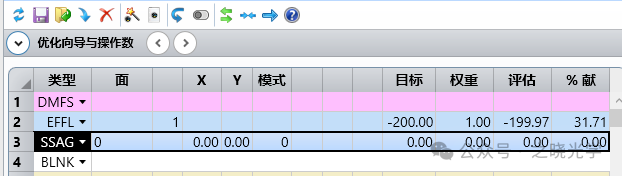

接下来就是核心的部分，我们要用FOR循环读取各个参数点的矢高数值，这个数据有对应的操作数SSAG，这里我们要用的核心函数是OCOD和OPEV。
OCOD返回的是具体操作数对应的代码，而OPEV这是ZPL中最强大的函数之一。它允许宏直接调用评价函数编辑器中的操作数。标准OPEV的写法为：
OPEV(code, int1, int2, data1, data2, data3, data4)
其中Code是OCOD返回的数值，一个常见错误是这里直接填操作数代码，这样做是不对的。后面的数据对于不同的操作数来说有不同的含义，例如对我们的案例，写作：
SAG = OCOD("SSAG")
sag_value= OPEV(SAG, surf_ID, 0, 0, current_y, 0, 0)
此时int1位置对应的是表面序号，int2不起效果，可以输入0，data1~data4与后续的列一一对应，如果这一列没有参数，输入0即可。
把这一段嵌入循环语句中，即可正常工作，最终输出表格结尾部分即可。
三、计算案例

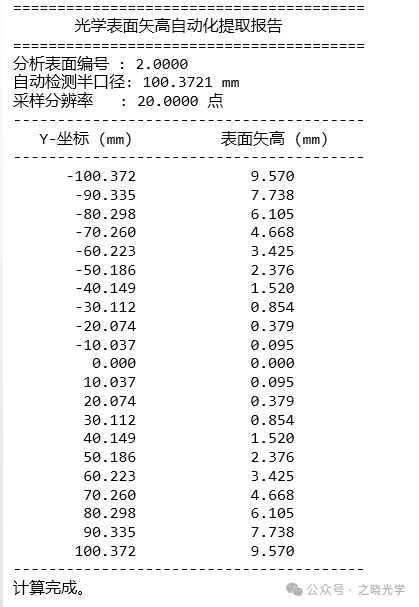

本节展示修正后的完整代码演示结果。zpl文件已上传至之晓光学工具箱小程序—光学仿真模型—程序算法案例模块。为了大家参考，进行了详细的中文注释，可以免费下载。

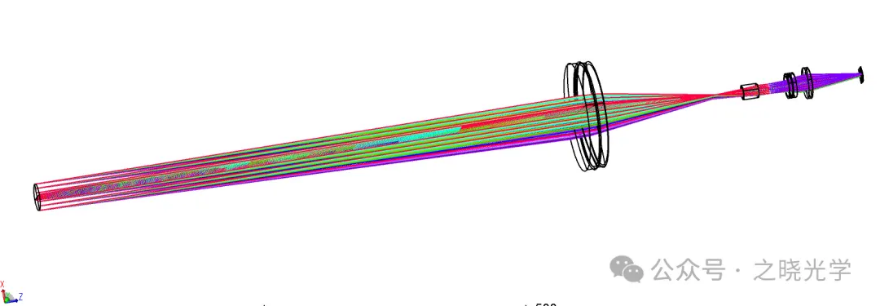

这里我们找了一个红外镜头，如下图所示，第一个面是光阑，我们可以读取第二个面的矢高数据：

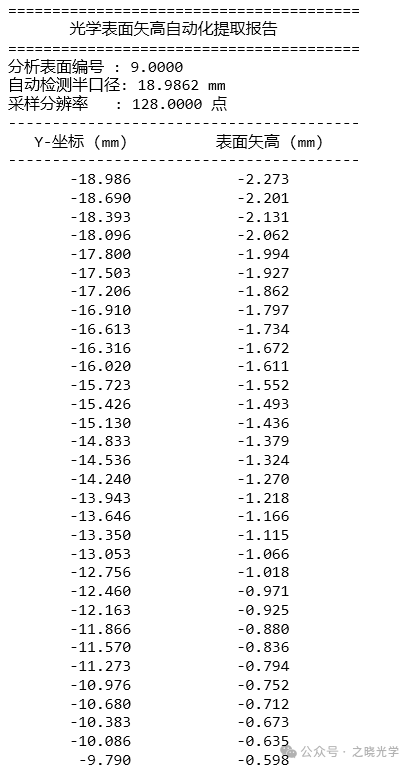

修改代码中变量的赋值，我们即可输出任意表面，给定采样密度下的矢高数据。
四.总结
本文通过一个具体的ZPL宏案例，系统地阐述了光学表面矢高提取的原理、语法实现及代码优化过程。 我们从光线追迹的数学基础出发，明确了矢高作为连接光学设计与机械制造的核心参数的物理意义。
对于初学者而言，本案例不仅是一次代码编写的练习，更是一次设计思维的升级。 它演示了如何利用脚本语言打破软件GUI的限制，直接与底层数据交互。 这种能力在处理诸如非球面拟合、公差敏感度分析以及光机热耦合分析等高级任务时将变得不可或缺。
看到这里，大家也可以下载我们的案例，在自己的电脑中运行一下，修改一下。ZPL宏语言我们也正在筹备，希望把这一部分知识整合成一个系统的专题，供大家学习。当然，这也需要大家自己练习，有了这一部分内容，大家要学会举一反三，例如，可以提取某个表面上一束光在各个位置的入射角度，提取一束光再任意表面的全局坐标等。大家可以自行探索一下，把这个宏进一步完善~
