随着航天技术的飞速发展，高精度姿态测量在卫星导航、空间探索以及地球观测等领域的重要性日益凸显。星敏感器作为一种基于恒星位置信息进行姿态测量的光学仪器，因其高精度、高可靠性以及自主性等优势，在航天器姿态控制中扮演着不可或缺的角色。
与传统的惯性导航系统相比，星敏感器能够提供绝对姿态参考，从而显著提高姿态测量的精度和稳定性。然而，星敏感器光学系统的设计面临着诸多挑战，包括光学成像质量、视场覆盖范围、环境适应性以及与航天器平台的兼容性等。本文旨在深入探讨星敏感器光学系统的设计要点，分析其与惯性导航系统的对比优势，并通过具体设计案例展示其在实际应用中的可行性与创新性，以期为相关领域的研究与实践提供有益的参考。
一、星敏感器工作原理
星敏感器是一种基于恒星位置信息进行姿态测量的光学仪器。其基本原理是通过光学成像系统捕获恒星的图像，并利用恒星在图像中的位置与已知的星图进行匹配，从而确定航天器的姿态。这一过程主要包括以下几个关键步骤：首先，光学系统将恒星的光线聚焦到探测器上，形成恒星的图像；其次，图像处理算法对恒星图像进行识别和提取，获取恒星的位置信息；最后，通过与星图数据库中的恒星位置进行匹配，计算出航天器的姿态。
与惯性导航系统相比，星敏感器具有显著的优势。惯性导航系统主要依赖于加速度计和陀螺仪测量航天器的加速度和角速度，然后通过积分计算出姿态。然而，由于积分过程中的误差累积，惯性导航系统的姿态精度会随着时间的推移而逐渐下降。而星敏感器通过直接测量恒星的位置信息，提供绝对姿态参考，不受时间累积误差的影响，因此在长时任务中表现出更高的姿态测量精度。此外，星敏感器的自主性使其能够在没有外部信号支持的情况下独立工作，这在卫星通信中断或深空探测等特殊场景中具有重要的应用价值。
然而，星敏感器也存在一些局限性。例如，其工作依赖于光学成像，因此在光照条件不佳（如地球阴影区）或存在强光干扰（如太阳光）的情况下，成像质量可能会受到影响。此外，星敏感器的视场范围相对较小，可能需要多个星敏感器协同工作以实现全空间覆盖。尽管如此，通过合理设计光学系统和优化图像处理算法，这些局限性可以在一定程度上得到缓解。
二、星敏感器的光学特点
星敏感器的光学系统设计是其性能的关键因素之一。其光学特点主要体现在以下几个方面：
1. 轻量化设计
由于航天器的载荷限制，星敏感器光学系统需要在保证性能的前提下尽可能轻量化。轻量化设计可以通过优化光学元件的形状和材料，以及采用先进的制造工艺来实现。例如，采用轻质材料（如碳纤维复合材料）制造光学支架，以及采用非球面镜片设计来减少光学元件的数量。
除了光学设计应尽量简化外，结构设计也需要在满足力学要求的前提下尽可能轻量化，对于结构可能也需要较长时间的仿真优化，从而降低系统的整体重量。
2. 杂散光控制
在太空环境中，太阳光和地球反光等强光源可能会对星敏感器的成像产生干扰。因此，光学系统需要设计有效的光晕和杂散光控制措施。这通常包括采用遮光罩、光阑和多层镀膜等技术，以减少杂散光的进入和反射。此外，光学元件的表面质量和清洁度也对杂散光的控制起着重要作用。
在星敏感器设计中，杂散光抑制是一个重要环节，视场外杂光可能会影响探测灵敏度，而鬼像则会严重干扰导航定位算法正常工作，因此除了必备的杂散光仿真，还需要对实际系统进行杂散光抑制能力测试。
光学系统的杂光分析（八）——使用LightTools分析鬼像杂散光：以Cooke Triplet为例
【光学知识】光学系统的杂光分析(9)——散射特性的描述与测试||之晓光学
3. 环境适应性
星敏感器光学系统需要在复杂的太空环境中稳定工作，包括极端的温度变化、高真空和高辐射环境。因此，光学元件的材料选择和结构设计必须具备良好的环境适应性。
例如，根据轨道要求，首片光学镜片通常采用具有辐射防护能力的材料（如熔石英），光学设计需考虑减少温度变化对成像质量的影响。同时，光学系统的结构设计需要考虑热膨胀和机械稳定性，以确保在发射和在轨运行过程中的可靠性。
在测试环节，除了常规光学性能测试，还需要对高低温和真空环境下的光学性能进行测试，此外还需要对光机系统进行冲击振动等力学测试，以及高低温，热循环等老练试验。
4. 分辨率与视场
星敏感器需要高分辨率的成像能力，以精确捕捉恒星的位置信息。但星敏与一般成像系统要求不同，在设计过程中需要保证高分辨率成像，以保证能量集中度。
而在实际使用时，往往将探测器调节至轻微离焦，例如一个星点像覆盖如5*5个像元范围，从而更准确地提取恒星的中心位置。此外，高分辨率成像还需要与高灵敏度的探测器相结合，以在低光照条件下获得清晰的恒星图像。
星等的概念及在光学系统中的应用
为了提高星敏感器的观测效率和覆盖范围，光学系统通常需要设计为宽视场。宽视场设计可以同时捕获更多的恒星，从而提高姿态测量的精度和可靠性。然而，宽视场设计往往伴随着像差的增加，特别是场曲和畸变。因此，光学设计需要在视场范围和成像质量之间进行权衡，来实现最佳的工作性能。
二、结果参考
为了更好地展示星敏感器光学系统设计的理论与实践，本节将通过一个具体的设计案例进行详细阐述。该案例旨在设计一款适用于低地球轨道（LEO）卫星的星敏感器光学系统，其主要设计目标是实现高精度的姿态测量，同时满足轻量化和环境适应性的要求。

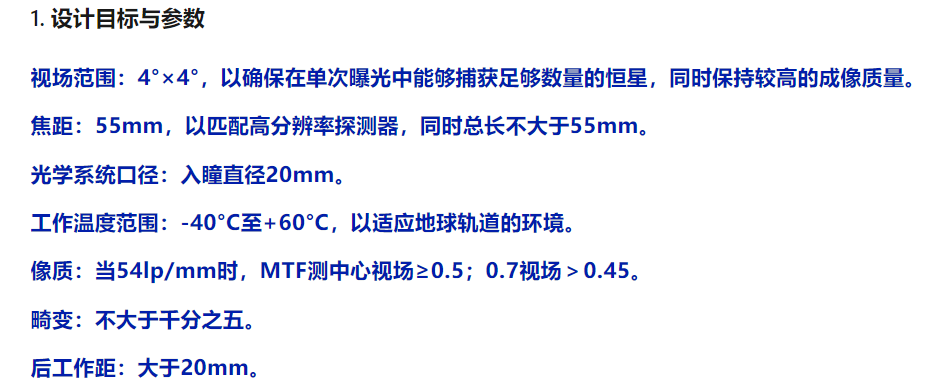

1. 设计目标与参数
2. 结果参考

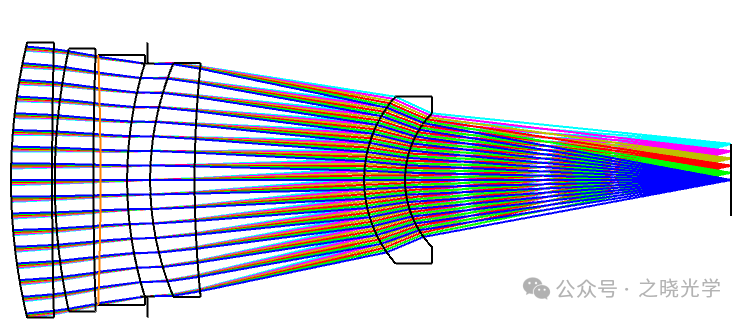

根据指标参数，考虑可以采用类似于天塞式物镜的结构进行设计，考虑环境问题，避免采用胶合透镜，最终结果为5片独立的球面单透镜，初步优化结果如下：

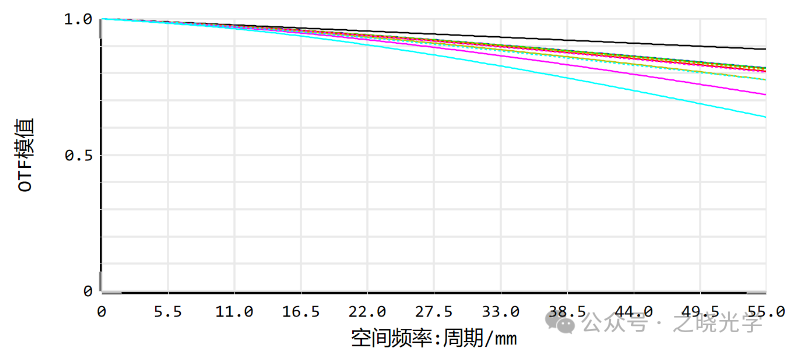

光学系统在-40度和+60度具有良好成像质量，但需要指出，目前高低温被动补偿未考虑真空环境的影响，若考虑气压变化，系统还需较长时间优化。

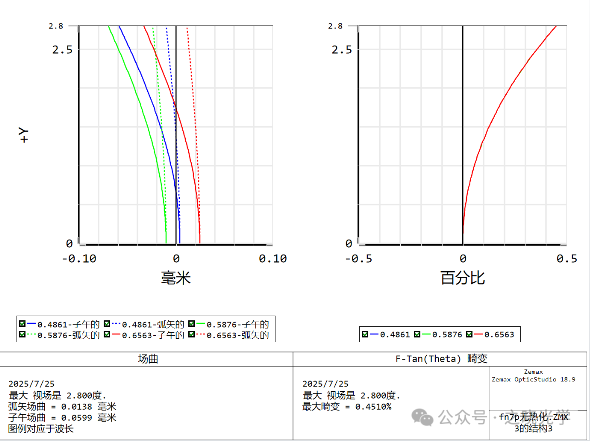

后截距21.59mm，畸变不大于0.5%，满足指标要求，同时系统总透镜数较少，满足轻量化要求。

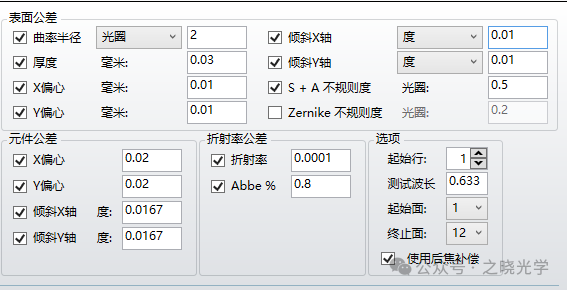

考虑公差，保留中心视场和0.7视场，同时删除高低温多重组态，公差分析结果如下：

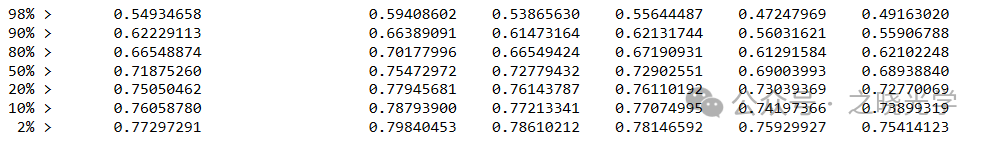

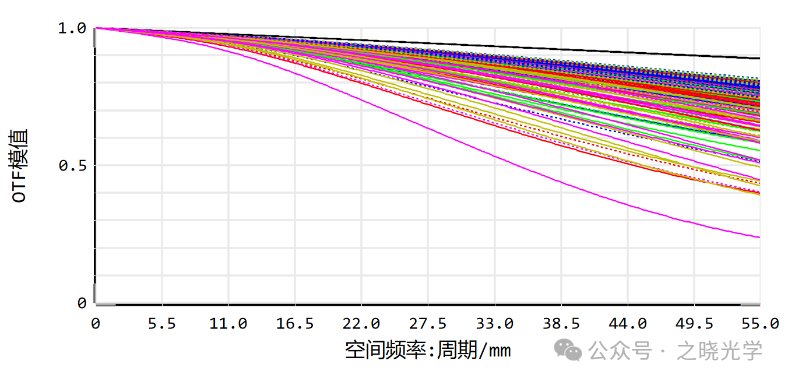

分视场考虑，中心视场有98%的概率可以保证55线对处MTF大于0.59，0.7视场有98%的概率可以保证55线对处MTF大于0.49，满足要求，在现有公差分配基础上，可以适当放宽不敏感的公差。
目前的设计结果可以作为一个较为良好的初始结构，若有辐射屏蔽要求和真空环境要求，在此基础上可以缩放后较快的修改。通过上述设计案例，可以看出星敏感器光学系统的设计需要综合考虑成像质量、环境适应性、轻量化和杂散光控制等多方面因素。通过合理的光学结构设计和材料选择，可以实现高性能的星敏感器光学系统，满足航天任务的需求。
四、总结
本文深入探讨了星敏感器光学系统的设计要点，分析了其与惯性导航系统的对比优势，并通过具体设计案例展示了其在实际应用中的可行性和创新性。星敏感器光学系统的设计需要综合考虑成像质量、环境适应性、轻量化和杂散光控制等多方面因素。通过合理选择光学结构、材料以及优化设计，可以实现高性能的星敏感器光学系统，满足航天任务的需求。本文的研究为星敏感器光学系统的设计提供了有益的参考，为进一步的研究和实际应用奠定了基础。
