投影镜头作为投影系统的核心组件，其设计和性能直接影响投影图像的质量。随着技术的发展，投影镜头的应用领域不断拓展，从传统的家庭影院和商务会议，到现代的虚拟现实和增强现实技术，投影镜头的设计需要满足多样化的需求。本文将介绍投影镜头的基本结构、特点、投射比以及设计案例，帮助读者了解投影镜头的设计原理和应用。

一、指标及初始结构

投影镜头本质上可以归类为三种典型光学系统中的照相物镜，除了消费级产品，红外镜头测试中常用的目标模拟器也属于此类。投影镜头的设计需要兼顾成像质量、光效和系统复杂度。其主要特点包括：

1.高分辨率：投影镜头需要提供高分辨率的成像，以确保投影图像的清晰度和细节表现。

2.大光圈：大光圈设计可以增加光线的通量，提高投影亮度，特别是在明亮的环境中。

3.短焦距：短焦距镜头可以在较小的空间内实现大画面的投影，即具有较大投射比，适用于空间有限的应用场景。

4.低畸变：投影镜头需要校正各种像差，特别是TV畸变，以确保图像的几何形状准确无误。

如上面列出的这些，光路倒置设计是一种常见的投影镜头设计方法。对于一般的照相物镜，像面即为胶片位置或CMOS/CCD位置，而对于投影镜头，实际的景物是景象生成器，例如红外电阻阵列，显示屏，幻灯片图案，DMD等。虽然景象生成器是实际的光源，但我们依然将其看作像方。这种设计方法有利于结构设计和优化。

投影镜头的分辨率受到多种因素的影响，包括镜头的光学设计、制造精度和使用条件。一般来说，投影镜头的分辨率越高，投影图像的清晰度和细节表现越好。然而，提高分辨率往往需要增加镜头的复杂度和成本，因此在设计时需要在分辨率、光效和成本之间进行权衡。

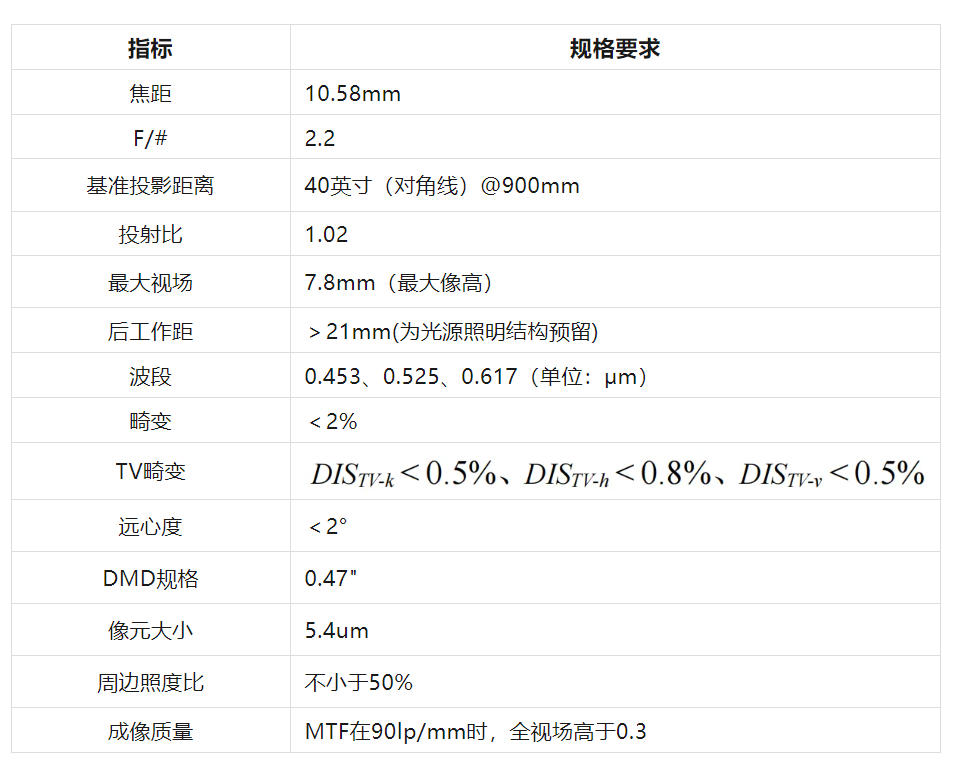

之前我已经写过一些特定光学系统初始结构的理论计算方法，这一次我就来展示一下直接找初始结构进行优化的完整过程。首先，我们给出光学系统的主要技术指标如下：

有了这样的指标要求，查阅有关资料，可以找到一个看起来比较符合要求的系统，F数为2.2，与指标要求接近，焦距为9mm。如果不用非球面调整，畸变与初始结构的关系还是很大的，同时视场略差一点点，我们可以把这个作为优化的起点，并把参数输入到Zemax里面。

二、投影镜头的投射比

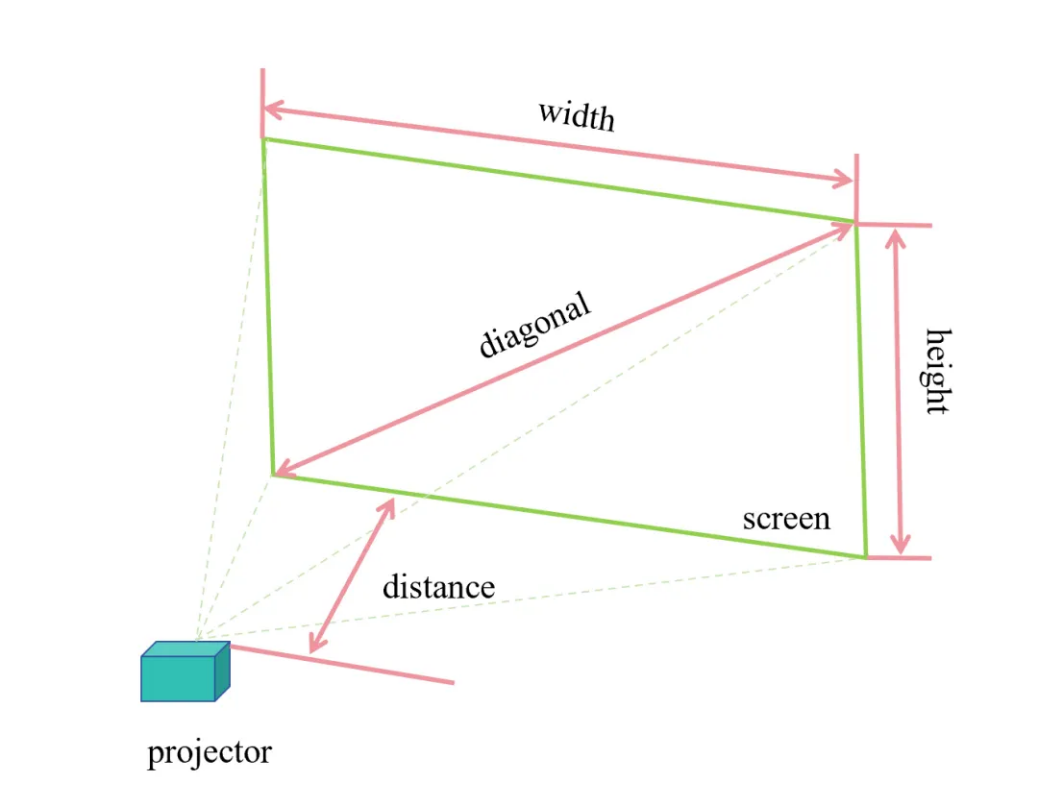

在上面的指标中，一个比较特殊的是投射比，投射比是投影镜头的一个重要参数，它定义了投影距离与投影画面尺寸之间的关系。投射比的计算公式为：

根据投射比的不同，投影镜头可以分为短焦、标准和长焦等类型。短焦镜头适用于在较短的距离内投影较大的画面，而长焦镜头则适用于在较远的距离内投影较小的画面。例如，超短焦镜头可以将传统投影仪两三米远的投影距离缩短到二三十厘米，贴着墙壁就能完成过去需要较大空间才能显示的投影画面尺寸。

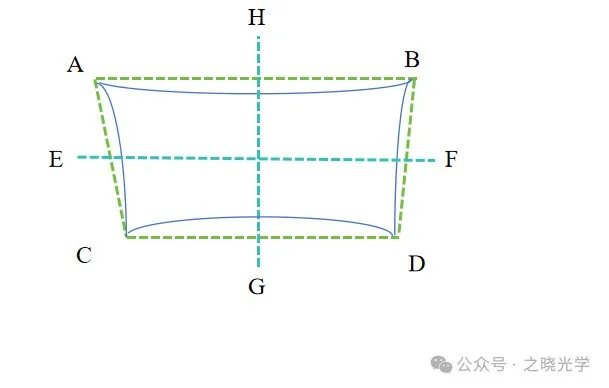

投影镜头的另一个特点在于图像变形校正，除了常规畸变，还要求具有较小的TV畸变，TV畸变的控制对于确保投影图像的几何形状准确、视觉效果自然至关重要。不同厂商关于TV畸变的定义可能略有差异，但一般的TV畸变定义如下：

此外大家可以算一下上面指标列出的各种参数，有两个指标按照一般镜头设计来看貌似对不上，看看大家能不能发现，以及想一下这样设计的意义是什么。

三、优化及设计结果

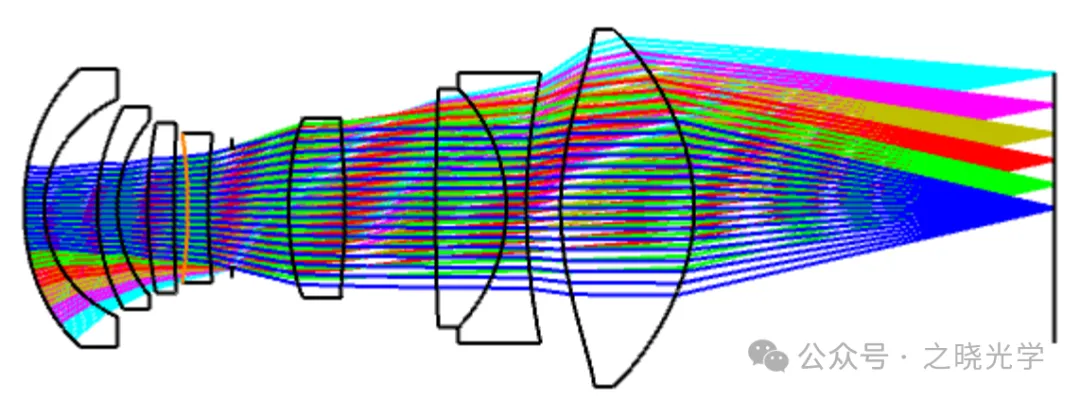

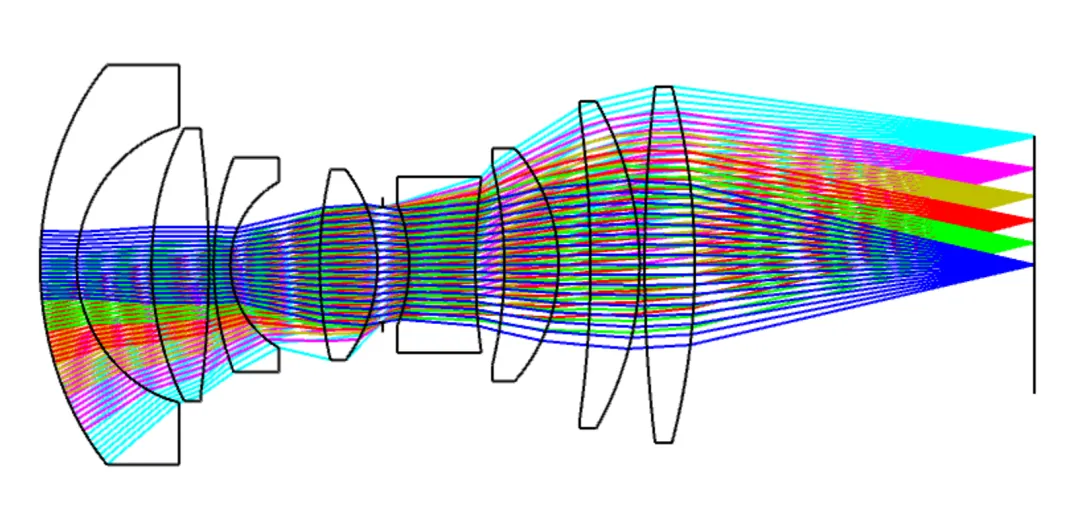

优化的过程比较复杂，也不是本文的重点，这里展示一下最后的设计结果，总计8片透镜，其中三片塑料非球面，其他几片均为球面玻璃透镜，材料均为具有较高熔融频率和较低价格的CDGM玻璃，分别为ZF7，ZBAF52，LAK53，LAK4L。系统总长60mm，后截距21mm，紧凑性较高，同时为棱镜和保护玻璃安装预留了足够空间。

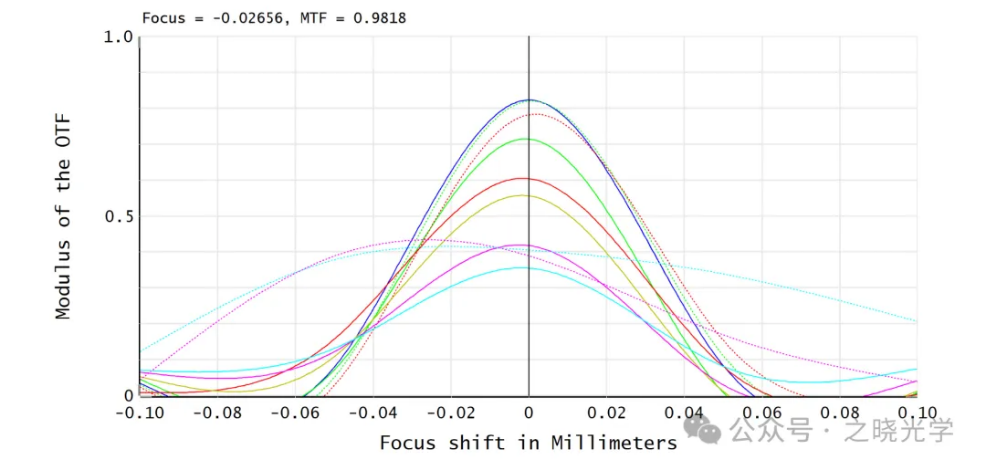

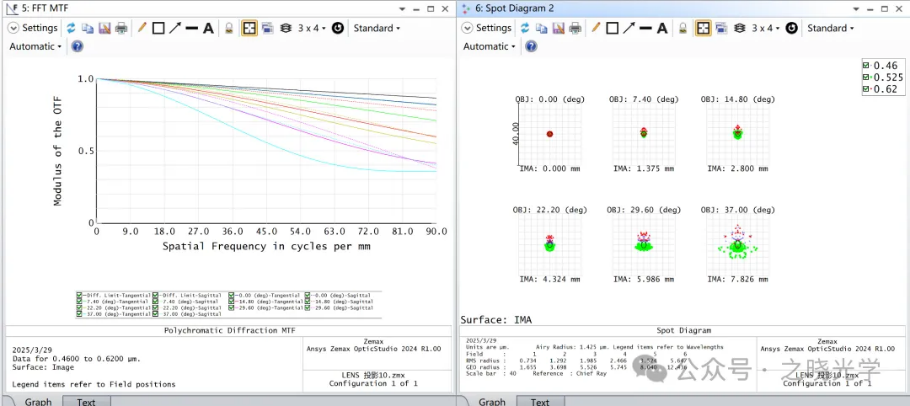

成像质量如下方MTF曲线和点列图所示，中心视场接近衍射极限，边缘0.7视场范围之外略低，但满足在奈奎斯特频率处＞0.3的需求。

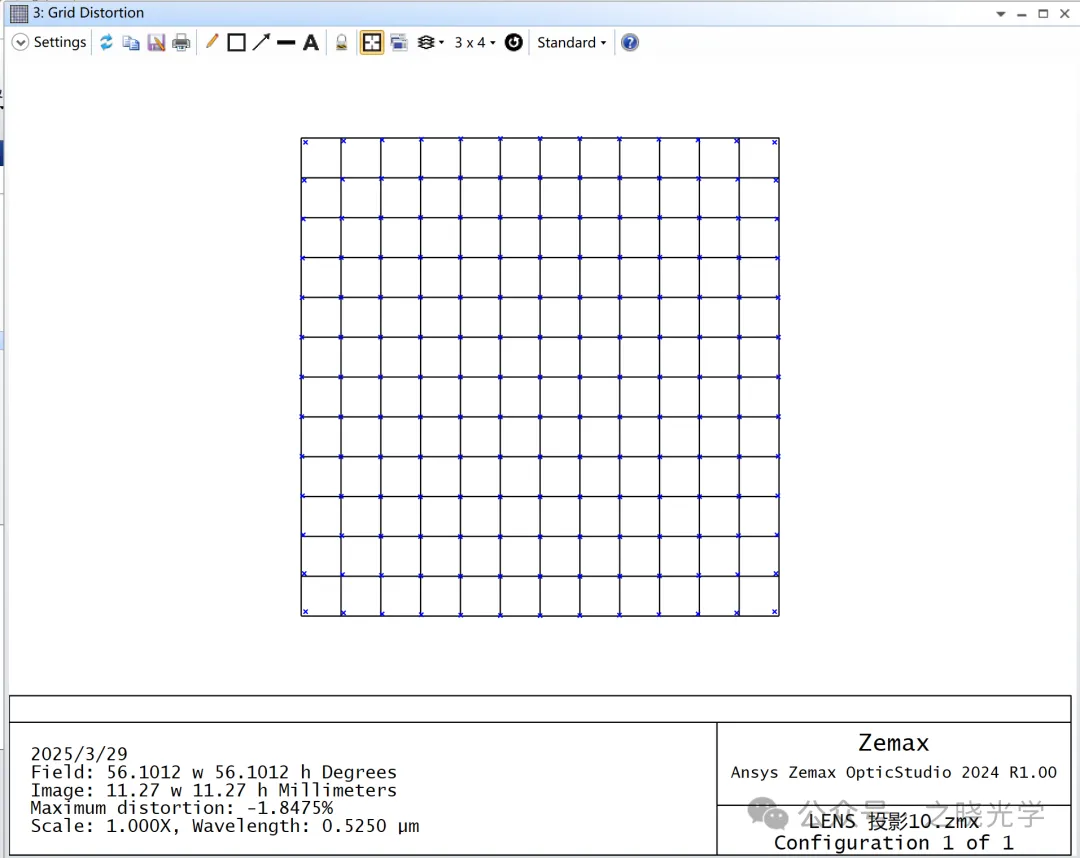

畸变是该光学系统需要关注的重点，直观地从网格图示和坐标上来看满足指标要求，TV畸变的核验比较复杂，如果需要精确获取用几种途径，一是通过操作数组合计算得到，二是通过自定义操作数得到，三是通过宏得到。这里也挖个坑，之后如果有时间我再给大家讲一下。

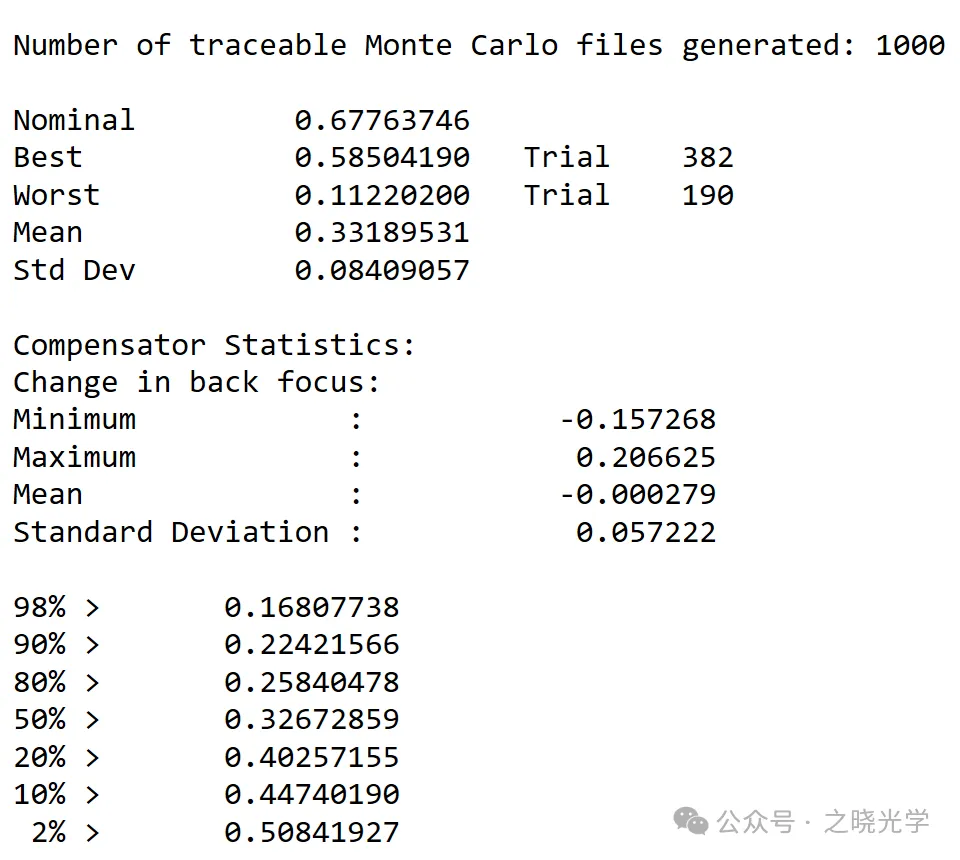

另外面向消费市场的设计，我们需要关注一下公差情况，按照6个光圈，偏心2丝，间隔5丝，倾斜1'考虑，补偿方式为近轴焦点，运行1000次，公差分析结果如下：

分析结果显示，系统具有90%以上概率使90lp/mm处平均MTF值＞0.2，具有较高的工程可实施性，针对非球面表面不规则度对公差的影响，可以根据实际情况做进一步详细分析，同时针对公差分析结果可以做进一步细化调整。

四、总结

投影镜头作为投影系统的核心组件，其设计和性能直接影响投影图像的质量。本文详细介绍了投影镜头的基本结构、特点、投射比以及设计案例，帮助读者深入了解投影镜头的设计原理和应用。

投影镜头的设计需要在高分辨率、大光圈、短焦距和低畸变等特性之间找到平衡，以满足不同应用场景的需求。光路倒置设计方法为投影镜头提供了灵活的结构优化能力，而对TV畸变的严格控制确保了投影图像的几何形状准确无误。

通过具体的设计案例，我们展示了如何根据给定的技术指标进行投影镜头的优化设计。最终的设计结果表明，通过合理选择光学材料和优化透镜配置，可以实现高成像质量、低畸变和高工程可实施性的投影镜头。公差分析进一步验证了设计的鲁棒性，确保了在实际制造和使用中的可靠性。

总之，投影镜头的设计是一个复杂的工程问题，需要综合考虑多种因素。本文提供的理论基础和实际案例，希望能为读者在光学设计和应用中提供有价值的参考。
