光学系统的设计在现代科技中占有极其重要的地位，无论是摄影镜头、显微镜，还是各种成像设备，光学设计的质量直接影响着最终的成像效果。天塞镜头（Tessar Lens）作为一种经典的光学设计，以其卓越的成像质量和高效的像差校正能力，成为光学领域中备受瞩目的一种镜头结构。本文将详细介绍天塞镜头的背景及特点，并通过具体的设计案例展示其在光学系统中的应用与优化过程，希望能对各位有所帮助。
一、天塞镜头的背景及特点
天塞镜头（Tessar Lens）是由德国光学设计师保罗·鲁道夫于1902年发明的。这种镜头以其独特的设计和卓越的光学性能迅速在摄影和其他光学应用中获得了广泛的应用。天塞镜头的名称“Tessar”来源于希腊语中的“tessares”，意思是“四”，指的是这种镜头的四个镜片结构。在20世纪初，光学系统的设计和制造正处于快速发展阶段。为了克服简单光学结构的球差、色差和畸变等问题，保罗·鲁道夫设计了天塞镜头，通过独特的四片结构有效地校正了多种像差。
Tessar lens
天塞镜头（Tessar lens）在设计上与普罗塔镜头（Protar lens）有相似之处。其后组元件是一个新的消色差双胶合透镜，而前组元件则采用有一定空气间隔的双分离透镜，而不是传统的胶合透镜。普罗塔镜头的前组胶合界面容易产生较大的像差，而天塞镜头通过使用分离的双透镜设计，减少了区域像差，使得f/4.5或更大的光圈成为可能。从另一个角度来看，天塞镜头可以被认为是一个改良的三片式镜头，其后组元件具有更强的光焦度。这样的设计方式有三大功能：减少区域像差，减少过度校正的斜向球面像差，并使子午和弧矢场曲在中间视场更接近[1]。

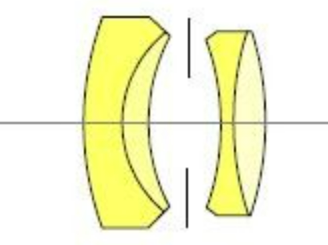

Protar lens
具体来说，天塞镜头的设计特点包括：
1.高分辨率：天塞镜头通过精确的曲率设计和合理的玻璃材料选择，能够提供高分辨率的图像，适用于需要精细细节的应用场合。
2.低畸变：由于其独特的结构，天塞镜头能够有效减少各种像差，提供低畸变的图像。这对于摄影和显微镜等需要精确成像的应用尤为重要。
3.紧凑设计：相比于其他复杂的镜头设计，天塞镜头的四片结构使其更为紧凑，适用于便携式光学设备和空间受限的应用。
4.多功能性：天塞镜头的设计适用于多种不同的光学系统，如摄影镜头、显微镜和投影仪等，展示出其高度的多功能性。
总的来说，天塞镜头凭借其卓越的光学性能和多功能性，成为光学设计领域中不可或缺的重要组成部分。这一设计不仅在理论上具有深远的影响，而且在实际应用中展现出巨大的价值。
二、天塞镜头的光学特性
在最初的光学设计中，天塞镜头的第一透镜和第四透镜为冕牌玻璃，二三透镜为火石玻璃。如果要手动对光学系统的内部参数进行计算，考虑到三四透镜之间胶合面的重要性，往往根据经验将这个面的曲率半径设定为固定值。但是，由于系统不具有对称性，又有其他六个光学表面，必须通过适当选择可用的自由度来校正所有七种像差，并保持焦距。
前组第一透镜和第二透镜都可以在接近最小球差设计的状态下工作，空气间隔可以一定程度上控制系统的场曲，第一透镜对控制系统的总色差有更显著的作用。后组双合透镜的消色差设计进一步减少了色差，使得天塞镜头在整个光谱范围内均能提供优异的色彩再现能力。
天塞镜头的后组透镜具有强的光焦度，这一设计具有多重功能：减少区域像差，减少球差过校正，并使子午和弧矢场曲线在中间场角度更接近。这些设计特点使得天塞镜头能够在整个视场范围内提供一致的图像清晰度，适用于高精度的成像需求。
三、举个例子
假设我们现在拿到一个光学设计任务书，需要设计一个可见光波段，F/#4.5，探测器对角线44mm，焦距80mm的摄影镜头，这样的指标就可以采用天塞式结构。

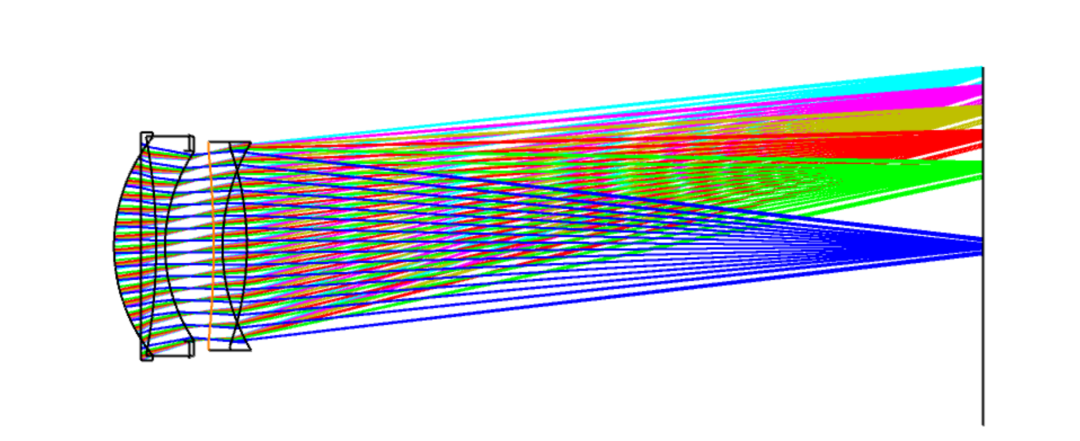

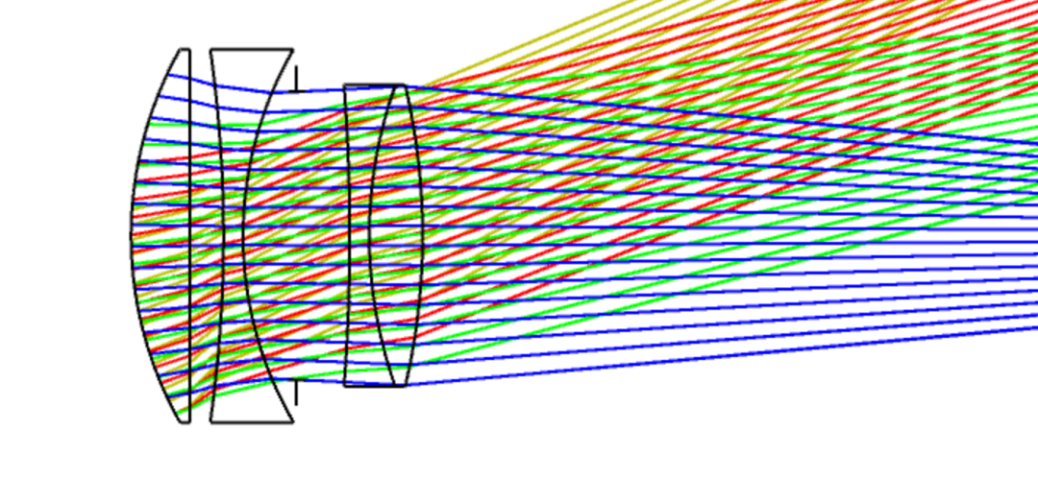

我们打开Zemax软件自带的天塞镜头设计案例，系统焦距为100mm，F/#=5.6，视场为50°，同时系统具有一定渐晕。将系统进行一定缩放，并调整外部参数，如图所示。

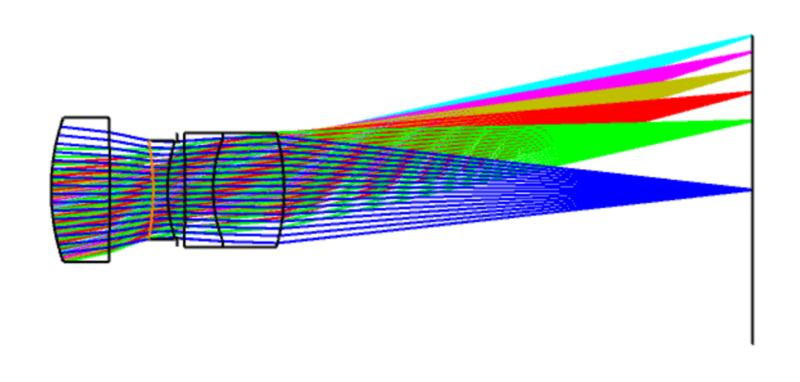

下一步我们将玻璃替换为国产玻璃，编辑操作数开始初步优化，得到如下结果：

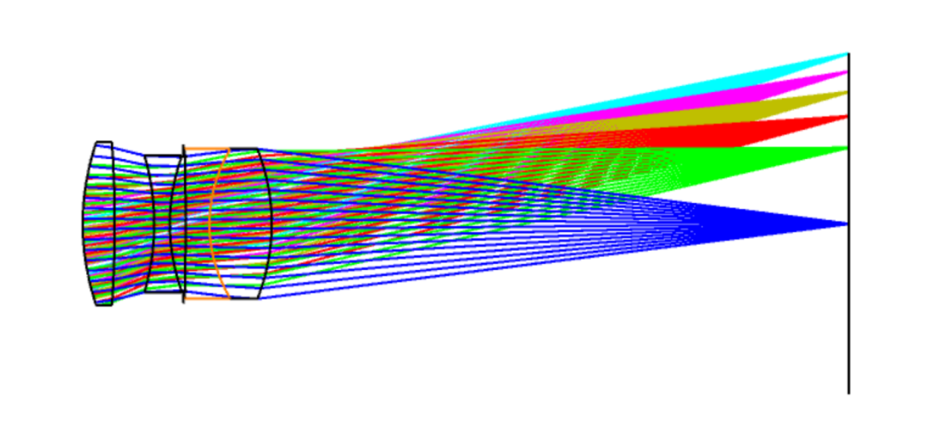

此时孔径光阑前后的距离并不合理，我们将玻璃设置为替换，同时通过操作数精细控制厚度和间隔，再进行优化，如图所示：

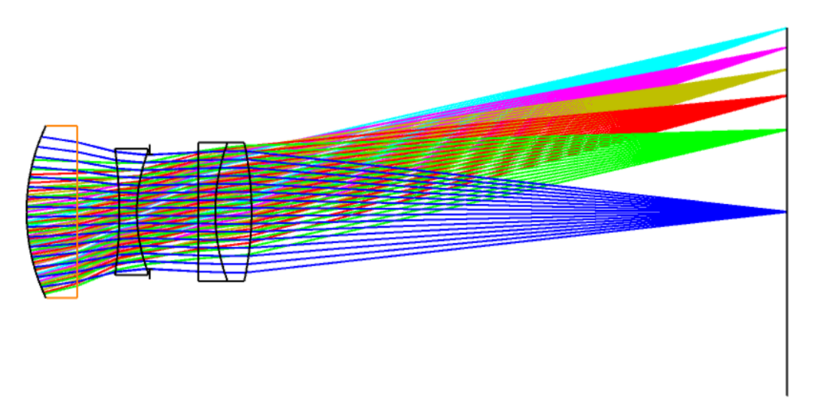

目前的结果总长偏长，观察到1、3、4透镜厚度偏厚，对厚度做进一步调整，为了降低成本，将第二面和第五面改成平面，同时对畸变进行约束，最终优化结果如下：

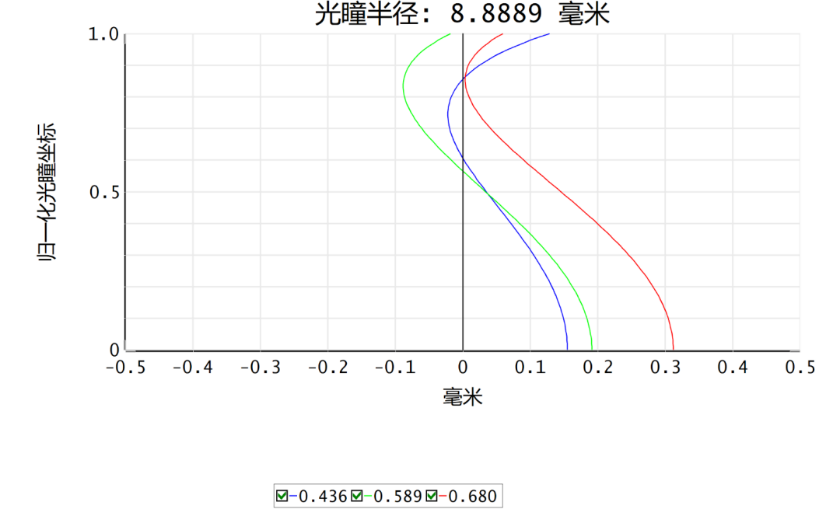

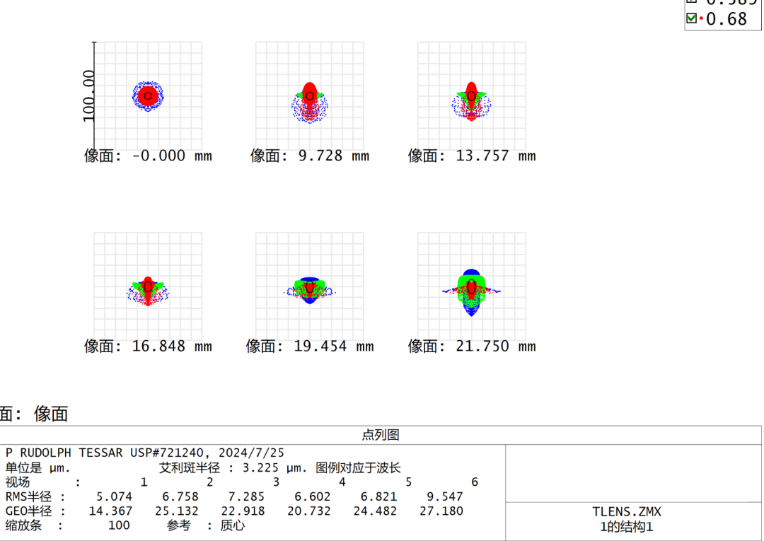

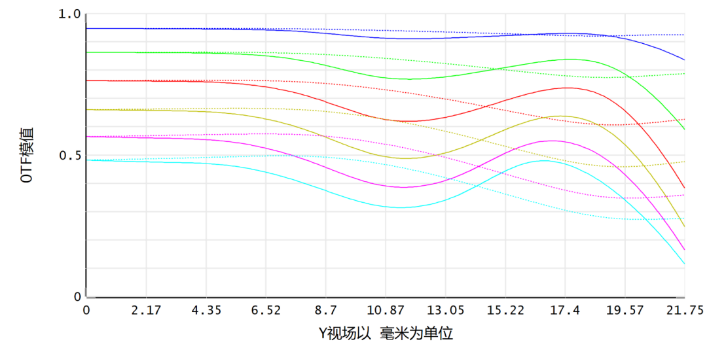

传函和点列图如下，中心视场的传函较好，虽然只有四个透镜，但系统的色差控制的不错。

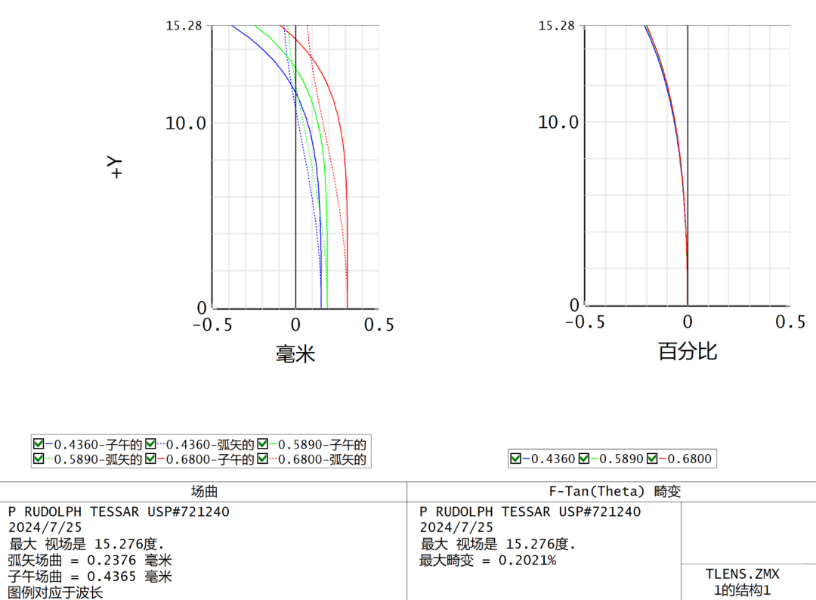

系统畸变场曲曲线如下图所示，由于结构特点，光学系统的畸变可以做到很低。
这里我只是花了十几分钟简单展示了一下天塞镜头的优化过程，目的是给大家展示天塞结构的特点，在当前基础上，镜头仍具有一定优化提升空间，就不再进一步优化了，感兴趣的朋友可以在公众号回复天塞镜头领取设计文件，自己再去尝试。
四、总结
天塞镜头凭借其独特的设计和卓越的光学性能，在光学设计领域中占据了重要的位置。通过对其设计原理和光学特性的详细分析，我们可以更好地理解其在像差校正和成像质量方面的优势。在实际应用中，天塞镜头广泛应用于摄影、显微镜和工业检测等多个领域，展示出其高度的多功能性和实用性。通过示例我想大家也可以得到一些体会，以至于可以将设计思想进行发散推广。
