现代光学检测和光通信领域的飞速发展，离不开光辐射调制技术这一关键支撑。该技术通过精准改变光波的振幅、频率、相位、强度或偏振等参数，赋予光束携带信息的能力，从而达成高效、可靠的信息传输与处理。在光学工程的众多分支中，光学检测具有深厚的理论深度，而光辐射调制更是其中的精髓所在。基于此，本文深入剖析光辐射调制的基本原理，梳理其分类体系，并围绕调制盘的应用、莫尔条纹现象以及声光和电光调制技术展开详细论述，旨在为读者呈现这一领域核心概念与实际应用的全景图，助力读者全面把握光辐射调制技术的精髓与动态。
一、光辐射调制的基本原理
光辐射调制是将信息加载到光束上的过程，通过改变光波的参数之一，使其按照调制信号的规律变化，从而实现信息的运载。调制的作用在于对所需处理的信号或被传输的信息做某种形式的变换、使之便于处理、传输和检测。
调制的形式主要包括模拟调制、脉冲调制和数字调制，对于模拟调制，光波的电场强度可以表示为：
模拟调制是使信息信号连续改变载波的强度、频率、相位或偏振（载波是模拟信号），使其按照调制信号的规律变化。例如，振幅调制（AM）通过改变光波的振幅E0来携带信息：
类似的，频率调制（FM）通过改变光波的频率 ω 来携带信息：
相位调制（PM）通过改变光波的相位 ϕ 来携带信息：
除了模拟调制，脉冲调制是指对信息信号的幅度按一定规律间隔取样，用脉冲序列作载波（载波是脉冲序列），脉冲的幅度、宽度、频率或位置随信息信号的幅度变化 。脉冲调制形式包括脉冲调幅（PAM）、脉冲调宽（PWM）、脉冲调频（PFM）和脉冲调位（PPM）。脉冲的幅度、宽度、频率或位置随信息信号的幅度变化。
数字调制是将信息以编码形式转换为脉冲序列的过程。脉冲在时间上被固定，幅度上被量化为离散的数字值。数字调制具有效率高、失真小、抗噪声能力强等优点。
数字调制在光学领域的意义和作用尤为显著。在光纤通信中，数字调制通过将信息编码为脉冲序列，利用光的强度、相位或偏振状态来表示二进制数据。数字调制还可以通过复杂的编码方案来提高信息传输的效率和可靠性，满足现代通信系统对高数据速率和长传输距离的需求。
数字调制技术通过离散化信息编码，提升了信号的抗干扰能力，使其在光纤通信、光计算和光存储领域成为主流选择。它支持复杂的编码与纠错机制，保障数据的完整性与准确性，同时推动了光通信技术的飞速发展，满足了人们对高速、大容量通信网络的需求。
二、常见的光调制方式
1.调制盘

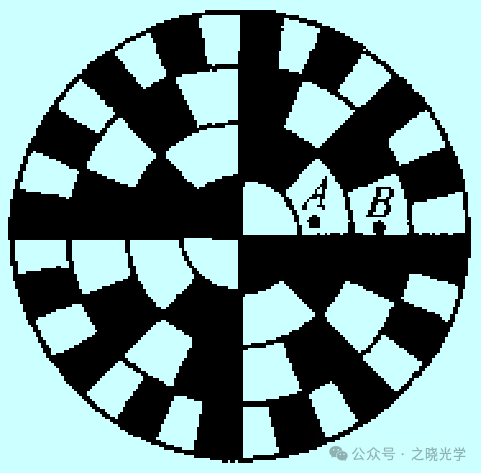

调制盘是一种机械调制器，主要通过物理上的遮挡或透光来实现光调制。它通常是旋转的光栅或遮光板，带有周期性排列的透明与不透明部分，这种设计能产生周期性的光强度变化。调制盘的运动速度、遮光与透光区域的比例等特性是影响调制效果的重要因素。
振幅调制盘是最常见的一种类型，其工作原理是基于光的吸收或反射。调制盘上的图案由不同的透光率区域组成，当光通过调制盘时，不同区域对光的吸收程度不同，从而实现对光强的调制。例如，在光通信中，利用振幅调制型调制盘可以将电信号转换为光信号，实现信号的编码和传输。假设调制盘上某一点的透光率为 T（x，y），入射光强为 I₀，则透射光强 I（x，y）= T（x，y）I₀。通过设计不同的透光率图案，可以实现各种复杂的光强调制效果。
相位调制型调制盘通过对光的相位进行调制来改变光的传播特性。其基片上具有不同厚度或折射率的区域，当光通过这些区域时，光的相位会发生变化。这种调制方式在光束整形、光学信息处理等领域有重要应用。例如，在光束整形中，利用相位调制型调制盘可以将高斯光束转换为平顶光束或其他特定形状的光束，以满足不同应用场景的需求。相位调制量 Δφ（x，y）与调制盘的厚度或折射率分布有关，通过精确控制这些参数，可以实现精确的相位调制。
调制盘在光学测量、光信息处理、光通信等领域有广泛的应用。在光学测量中，利用调制盘可以实现对物体表面形状、位移、速度等参数的高精度测量。例如，在干涉测量中，通过在参考光路或测量光路中放置调制盘，可以引入已知的相位变化，从而提高测量精度。在光信息处理中，调制盘可以作为光学滤波器、光开关等器件，用于实现图像处理、信号处理等功能。
2. 莫尔条纹

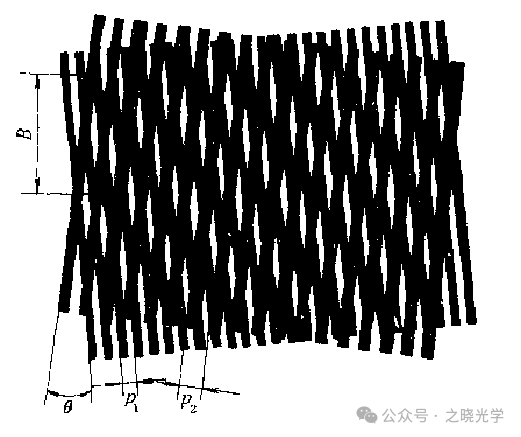

莫尔条纹是由两组具有相同或相近间距的光栅相互叠合或倾斜一定角度时产生的明暗相间的条纹。这种现象在光学领域有着广泛的应用，尤其是在光测量和光信息处理方面，可以作为一个相对独立的研究方向。
在光辐射调制技术中，莫尔条纹可以作为一种调制光栅，用于实现对光的调制。当光通过带有莫尔条纹的光栅结构时，会发生光的衍射和干涉现象，从而使光强分布发生变化，实现光辐射调制。例如，在光通信中，利用莫尔条纹的调制特性可以实现对光信号的调制解调，提高信号传输的稳定性和可靠性。假设光栅的栅距为 P，莫尔条纹的信号周期为 T，则位移量 S 与信号周期数 N 的关系为：S = N × Λ。通过精确计数信号周期数 N，可以实现对位移量的精确测量，在光测量领域，莫尔条纹的这一特性被广泛应用于高精度位移测量、角度测量等方面。
3.声光调制
当一块各向同性的透明介质受外力作用时，介质的折射率会发生变化。声波是一种机械应力弹性波，当超声波作用于介质时，也会引起弹光效应。通常把超声波引起的弹光效应称为声光效应。
声光调制器主要基于声光效应来实现光调制。当声波在弹性介质中传播时，由于声波的疏密波特性，会引起介质的密度、折射率等参数发生周期性变化，从而形成 “相位光栅”。当光通过这种光栅时，会发生衍射现象，光的传播方向和频率等参数会因声波的存在而改变，进而实现对光的调制。光栅的条纹间隔等于超声波的波长。
4. 电光调制
电光调制是利用某些晶体材料在外加电场作用下折射率发生变化的电光效应而进行工作的。电光效应是指某些晶体在受到电场作用时，其折射率会发生变化的现象。
在光通信领域，电光调制器广泛应用于外调制光发射机中，用于实现高速信号的调制。例如，在 10Gbps 以上的高速光纤通信系统中，电光调制器能够将电信号转换为光信号，并对光信号进行幅度调制或相位调制，以满足高速传输的要求。
三、光调制器的应用
这里以莫尔条纹的调制作用为例，从物理上讲，莫尔现象就是在光栅后的某一点的光通量随光栅的移动作明暗交替变化，即莫尔条纹把光栅位移信息转换成光强度变化的信号，从而实现了对光辐射的调制。
在计量光栅中，莫尔条纹被广泛应用于精密测量。通过检测莫尔条纹的移动，可以实现对位移的精确测量。例如，在光栅测量系统中，莫尔条纹的移动量与光栅的位移成正比，通过光电检测技术可以将莫尔条纹的光强度变化转换为电信号，进而实现位移的精确测量。
设两块光栅的栅距分别为 P 和 P ± ΔP，夹角为 θ，则莫尔条纹的间距 Λ 可以表示为：Λ = P /（ΔP / P）或 Λ = P /（sinθ）。当光栅发生相对位移时，莫尔条纹会相应地移动，这种移动可以被检测到，并且可以通过测量莫尔条纹的移动量来获取光栅位移的信息。

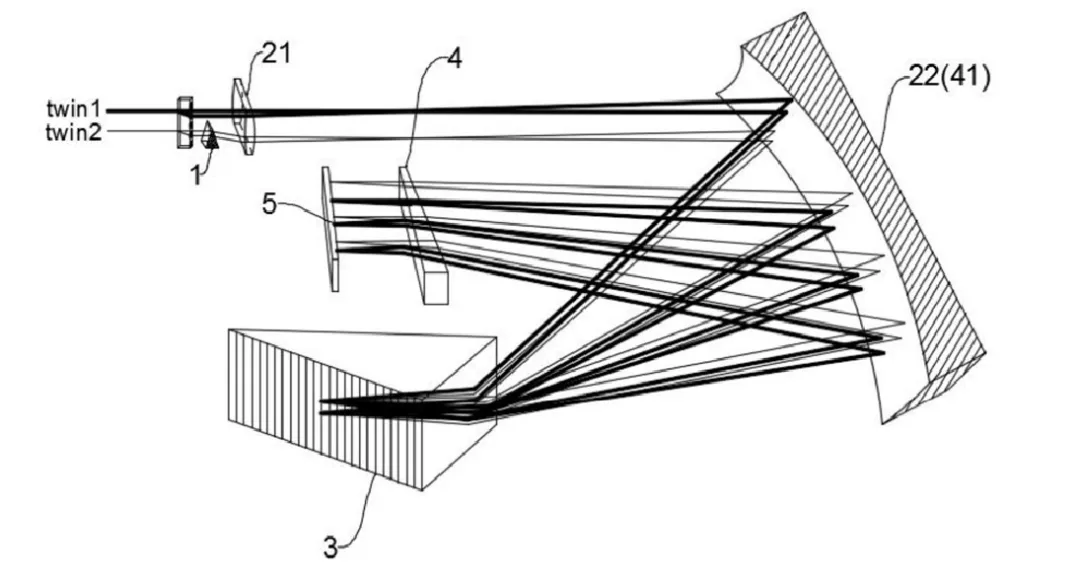

在光信息领域，除了莫尔条纹，各类调制盘，空间光调制器也有广泛应用，例如波分复用技术中，液晶空间光调制器（Spatial Light Modulator, SLM）是一种重要的器件。SLM常被用作系统的核心器件，用于调制光束的相位、振幅或偏振状态。液晶SLM基于液晶材料的电光效应，通过外加电压控制液晶分子的排列，从而改变入射光的相位或振幅。
四、总结
综上所述，光辐射调制技术作为现代光学的基石，从精准改变光波特性实现信息加载的底层原理，到种类繁多、各具优势的调制方式，以及在精密测量、高速通信等场景的深度应用，该技术已全方位融入当代科技发展脉络。希望本文能为大家带来一点帮助。
