光谱仪的核心原理是基于光的色散（Dispersion），即利用光学元件（如棱镜、光栅、干涉仪等）将复合光分解为不同波长的单色光，并通过探测器记录各波长的强度，形成光谱图。通常情况下，光谱仪的前端需要光纤耦合，才能将信号高效地传输到光谱仪。本期文章我就简单介绍一下光谱仪中的光纤耦合，这个也是和我们之前做过的东西有关，抛砖引玉，请各位指教。
一、光纤的分类

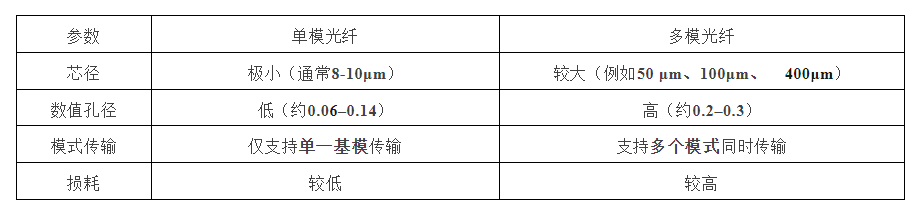

光纤主要分为单模光纤和多模光纤，二者之间主要有如下区别：

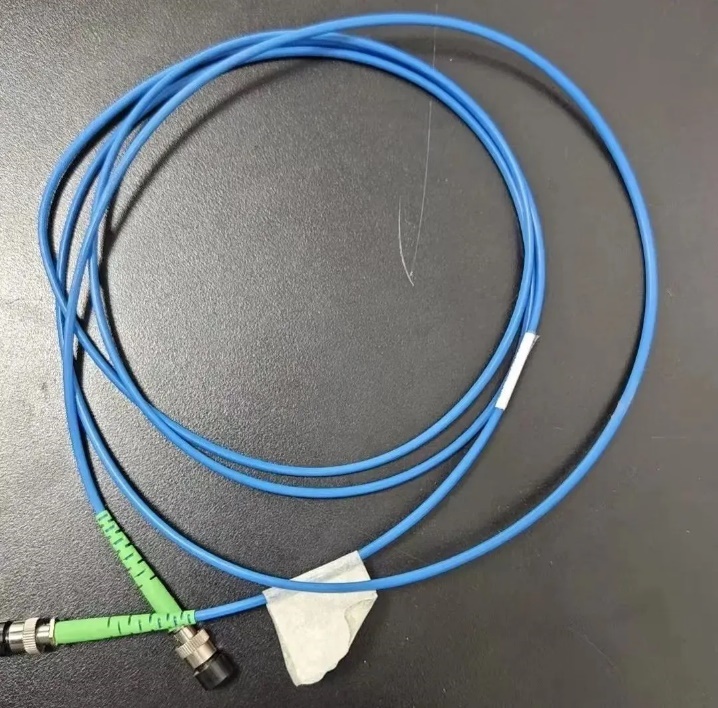

单模光纤（Single - mode Fiber，SMF）：单模光纤的纤芯直径极小，通常在 8 - 10μm 左右，这使得光在其中传播时，只能以单一的模式进行传输，即基模。其数值孔径较低，一般在 0.06 – 0.14 之间。由于单模光纤限制了光的传输模式，使得光信号在长距离传输过程中具有较低的损耗和色散，能够保持较好的光信号质量，因此被广泛应用于长距离、高速率的光纤通信系统以及高精度的光谱仪器中，例如在跨洋通信光缆和高分辨率的光谱分析设备里都能见到单模光纤的身影。
多模光纤（Multimode Fiber，MMF）：多模光纤的纤芯直径相对较大，常见的有 50μm、100μm、400μm 等规格，数值孔径较高，约在 0.2 – 0.3 之间。较大的纤芯和较高的数值孔径使得多模光纤能够支持多个模式的光同时传输，这使得光在光纤中的传播路径更加多样化。然而，多个模式的光在传输过程中会产生模式色散，限制了其传输带宽和距离。但是，多模光纤在短距离传输中有优势，因为其较大的纤芯使得光纤的耦合相对容易，对光源的要求也相对较低，常被应用于局域网（LAN）、光纤到桌面等短距离、低速率的数据传输场景以及一些对精度要求不是特别高的光谱仪前端信号传输部分。
单模光纤和多模光纤在光谱仪中的应用各有特点。单模光纤由于其低损耗和低色散的特性，能够提供更精准的光谱信号传输，尤其适用于高分辨率和长距离的光谱检测系统，例如在远程环境监测中的光谱数据传输。而多模光纤则凭借其易于耦合的优点，在一些对分辨率要求不高的紧凑型光谱仪或者短距离的光谱分析场景中得到广泛应用，像便携式光谱检测设备中可能会优先考虑多模光纤来实现光纤耦合部分，以简化系统结构和降低成本。
在光谱仪系统中，多模光纤由于其芯径较大，耦合难度较单模光纤更加容易。下文重点讨论单模光纤耦合。
二、单模光纤耦合
在光纤耦合中有一个重点关注的参数就是单模光纤的模场直径，模场直径更能表征光纤可传输光的表面区域。模场直径（MFD）描述光场在光纤横截面上的强度分布宽度，通常以高斯分布近似，代表光能量分布的横向尺寸。模场直径通常与芯径相近，模场直径(MFD)表示光强轮廓的直径，它是强度降低到中心光强1/e²的直径。一般情况下，MFD小于芯径，模场直径与纤芯直径(d)、数值孔径(NA)和波长(λ)的关系为
其中V表示归一化参数。

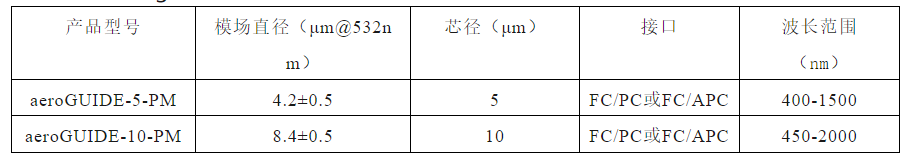

以NKT的areoguide系列光纤为例：
由于光纤的模场直径很小 ，横向偏移超过 1 μm 或角度偏差超过 0.5° 会导致耦合效率显著下降。

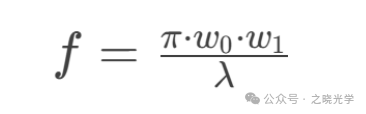

通常使用我们可以通过计算透镜后的光斑大小以及数值孔径来进行透镜的选择。
其中w0为光束束腰半径 w1为光纤模场半径。
在数值孔径方面，聚焦透镜数值孔径要略小于光纤数值孔径，例如若光纤数值孔径为0.07，聚焦透镜NA应为0.06左右，这样可以确保光束可以充分地进入光纤，同时不让过多的杂光进入光路。

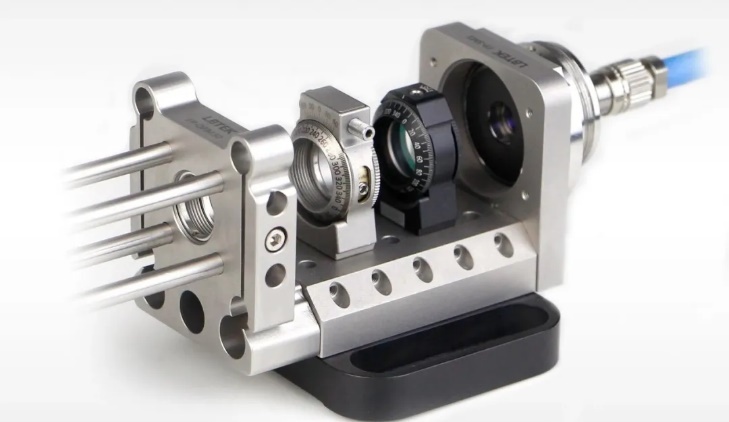

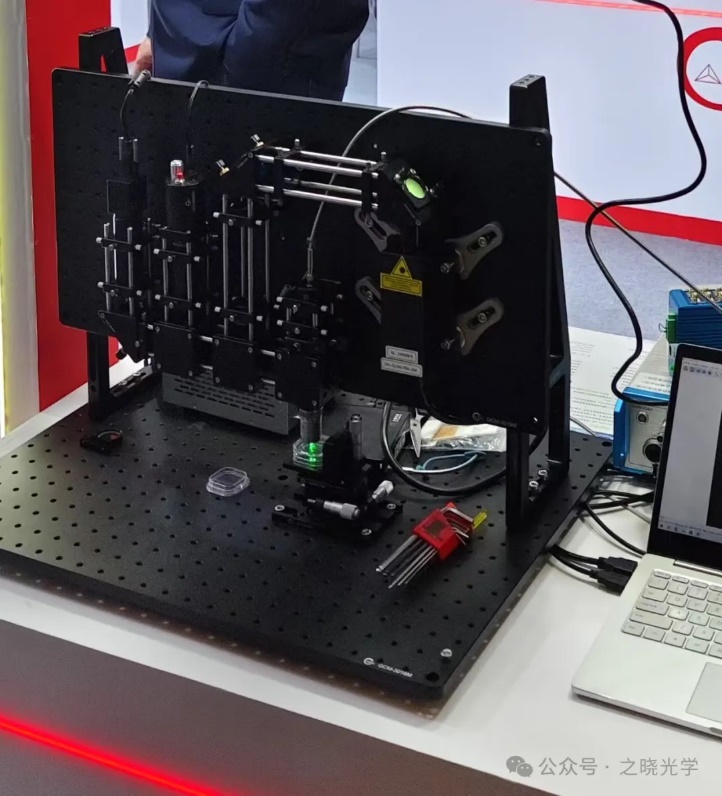

在实际的光纤耦合过程中，除了透镜的选择，还需要考虑光纤与其他光学元件之间的对准精度。即使透镜参数匹配，如果光纤与透镜之间的位置偏差过大，同样会导致耦合效率降低。因此，在光纤耦合系统的设计和搭建中，需要综合考虑透镜的焦距、数值孔径以及光纤的模场直径等因素，同时还需要配备高精度的对准设备，以实现最佳的耦合效果。

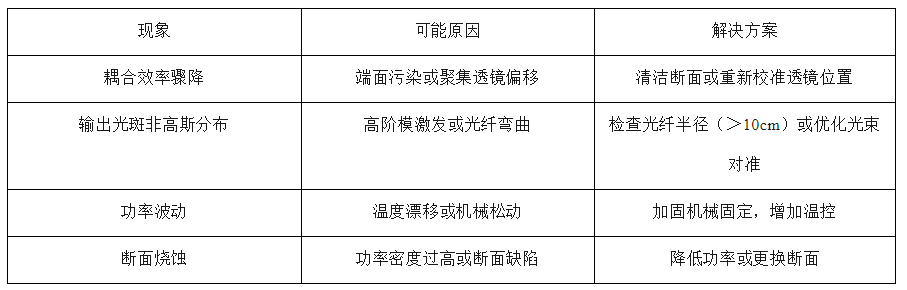

三、注意事项
（1）光纤端面处理与污染控制
端面污染（灰尘、指纹）或划痕会引入 菲涅尔反射和散射损耗。
解决方法：
端面清洁：使用无尘棉签+异丙醇清洁，避免触碰端面。
端面抛光：APC斜面抛光（8°角）：反射损耗降至 <-60 dB（适用于高功率激光）。
UPC超抛光：平面抛光，反射损耗 <-50 dB。
（2）环境稳定性与热管理
温度变化或机械振动会导致光纤与光源的相对位移，耦合效率波动。
解决方法：
恒温控制：使用温控模块（TEC）维持设备温度（±0.1°C）。
低热膨胀材料：固定夹具选用因瓦合金（Invar）或陶瓷。
隔振措施：光学平台+气浮隔振，抑制高频振动
（3）耦合效率测试与优化提升
耦合效率测试：使用积分球或功率计对比输入/输出功率，一般使耦合效率大于80%。
优化提升方法：可以沿光轴扫描透镜位置，找到最大功率点。另外也可以通过遗传算法/爬山算法自动优化六维调节台参数。
四、总结
总的来说，单模光纤耦合需严格把控对准精度、模场匹配、端面质量和环境稳定性。针对高功率或特殊场景（如保偏需求），还需结合抗损伤设计或偏振控制。通过精密设备（如六维调节台、非球面透镜）与优化算法（主动反馈），可实现 >90% 的耦合效率，满足信号传输的高标准需求。光纤耦合技术在光谱仪中的应用对于提高光谱测量的精度和效率起着决定性的作用。通过精确控制光纤的类型选择、端面处理、对准精度以及环境条件等因素，可以实现高效的光纤耦合。同时，针对特殊应用需求，还可以采用保偏光纤、空芯光纤等特殊类型的光纤，并结合先进的对准和优化技术，进一步提升光谱仪的性能。未来，随着光纤技术和光谱仪技术的不断发展，光纤耦合技术也将在光谱分析领域发挥更加重要的作用，为科学研究和工业应用提供更强大的支持。
