自由曲面在现代光学系统中的应用日益广泛，其复杂的形状和高精度要求对测量技术提出了严峻挑战。传统的测量方法往往难以满足自由曲面的高精度和高效率需求，因此，探索新的测量技术成为光学领域的研究热点。本文将重点探讨全息术与干涉测量技术在自由曲面测量中的应用，以及计算机生成全息图（CGH）技术的发展及其在自由曲面测试中的优势。

一.全息术与干涉测量

全息术的概念最早由英国科学家丹尼斯·加博（Dennis Gabor）于1948年提出。其核心思想是通过记录物光波的振幅和位相信息，实现对物体三维信息的完整捕捉。全息术的关键在于其能够同时记录和再现物体的光波信息，从而形成具有三维立体效果的图像。这一技术的出现为光学测量领域带来了革命性的变革。

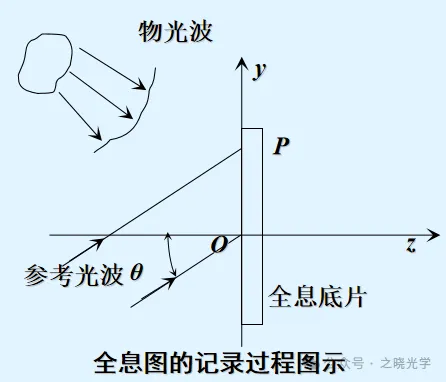

全息术必须包含记录和再现两个环节。在记录阶段，全息图通过干涉原理将物体的光波信息存储在感光材料上。具体而言，一束激光被分为两部分：参考光和物光。物光经过物体反射或透射后，与参考光在感光材料上发生干涉，形成干涉条纹。这些干涉条纹记录了物体光波的振幅和位相信息。再现阶段则是通过衍射原理，利用记录在感光材料上的干涉条纹，重现物体的三维光波信息。当参考光再次照射到全息图上时，物光的振幅和位相信息被重新激发，形成与原始物体光波相同的光波，从而在观察者眼中呈现出物体的三维立体像

全息术与普通照相相比具有以下特点：

（1）三维性：全息术能获得物体的三维信息，成立体像。

（2）抗破坏性：全息图的一部分就可以再现出物体的全貌，仅成像的亮度降低、分辨力下降，而且全息图不怕油污和擦伤。

（3）信息容量大：全息图能够记录丰富的光强和位相信息，信息容量远大于传统二维图像。这为高精度测量提供了基础，能够捕捉到物体表面的微小变化。

（4）光学系统相对简单：全息术的光学系统设计较为简洁，便于实现和操作。其核心组件包括激光光源、分束器、感光材料等，这些设备在现代光学实验室中容易获取和搭建。

全息技术由于以上特点，很快便被应用在了光学测量领域，它把普通的干涉测试技术同全息术结合起来，具有许多独特的优势：

（1）全息干涉技术则能够对任意形状和粗糙表面的三维表面进行测量，测量不确定度可达光波波长数量级。

（2）全息图的再现像具有三维性质，因此全息干涉技术可以从不同视角观察一个形状复杂的物体，一个干涉全息图相当于用一般干涉进行多次观察。

（3）全息干涉技术是比较同一物体在不同时刻的状态，因此，可以测试该段时间内物体的位置和形状的变化。

（4）全息干涉图是同一被测物体变化前后的状态的记录，不需要比较基准件，对任意形状和粗糙表面的测试比较有利。

二.全息干涉测试技术

全息干涉测试技术是全息术在光学测量中的重要应用之一。它通过记录和再现物体的光波信息，实现对物体表面形状和变化的高精度测量。该技术在自由曲面测量中具有独特的优势，能够满足复杂形状和高精度测量的需求。

二次曝光全息干涉法是全息干涉测试技术中的一种常用方法。其基本原理是将两个具有一定位相差的光波分别与同一参考光波相干涉，分两次曝光记录在同一张全息底片上。当用与参考光完全相同的再现光照射该全息图时，就可以再现出两个互相重叠的具有一定位相差的物光波。当迎着物光波观察时，就可以观察到在再现物体上产生的干涉条纹。

二次曝光法的干涉条纹是两个再现光波之间的干涉，故不必考虑物体与全息图的位置准确度，且获得的是物体两个状态的永久记录。二次曝光法已经用来研究许多材料的特性，如检查材料内部的缺陷。如果采用脉冲激光，可以用于瞬态现象的研究，如冲击波，高速流体，燃烧过程等。

第二种常用方法是数字全息法。全息图是具有灰度连续变化的照片，如果不用实际物体来形成黑度变化，而是用数字计算机来实现这些连续的黑度变化，就有可能利用计算机人为地制造一个想象中的物体。所谓的计算全息就是利用计算机产生全息图。计算全息图要包括所要计算的标准物光波的振幅和位相，因此，计算全息的第一步工作是要设计出物理上能代表物光波振幅和位相的编码方法。

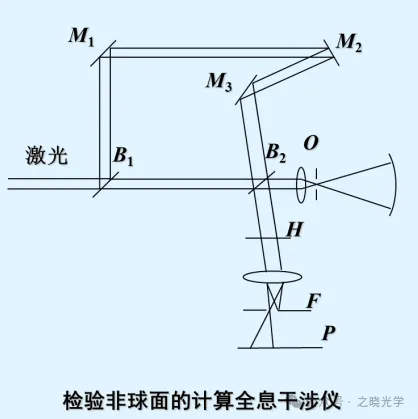

计算全息技术为精密测试提供了一个制作标准的崭新途径。例如，非球面的检测、各种复杂三维形状的检测等，可以人为地制作一个标准的非球面波面来检验工件，为大型精密加工、汽车、航空航天、造船等工业的轮廓检验提供了新手段。同时，计算全息技术也为光学滤波、信息存储等光学信息处理提供了新途径。

目前，自由曲面的复杂形状和高精度要求对测量技术提出了严峻挑战。传统的全息干涉测试技术虽然在某些方面能够满足自由曲面的测量需求，但在实际应用中仍存在一些局限性。计算机生成全息图（CGH）技术的出现为自由曲面的测量提供了新的解决方案。

三.CGH技术与自由曲面测试

计算机生成全息图（Computer-Generated Holography, CGH）技术是近年来在光学测量领域迅速发展的一种先进技术。CGH技术通过计算机模拟生成全息图，能够精确地测量自由曲面的面型。与传统的全息干涉测试技术相比，CGH技术在测量自由曲面时具有更高的灵活性、精度和适应性。

CGH技术的核心在于利用计算机模拟生成全息图，计算全息图要包括所要计算的标准物光波的振幅和位相。因此，计算全息的第一步工作是要设计出物理上能代表物光波振幅和位相的编码方法。

（1）物光波抽样

例如，我们可以把物平面分成M×N个小块，根据物波面的复振幅分布，对每一个取样点赋以相应的值。物波面u(x, y)可用它的抽样值u(jδx, kδy)=u(j, k)表示。我们可以根据据自由曲面的几何形状和光学特性，利用计算机模拟计算出物光波的振幅和位相分布。这一步骤需要精确的数学模型和高效的数值计算方法，以确保生成的物光波能够准确地反映自由曲面的光学特性。

（2）传播与编码

光的传播可以利用傅里叶变化表示，从物面到全息图，也可以在计算机中利用傅里叶变换模拟。全息图的生成基于物光波的振幅和位相信息，通过编码方法将这些信息转换为全息图的灰度分布。所谓编码，就是设计一种在物理上可以实现的方法将振幅和位相记录下来，常用的编码方法包括振幅编码、相位编码和混合编码等。

（3）生成全息图

在确定了全息图的编码方式以后，就可以按照程序进行计算、绘图或控制激光束偏转直接在底片上记录。画在纸上的全息图一般较大，然后需要精缩到要求尺寸，就可以得到二元计算全息图。

（4）再现与测量

利用参考光照射记录的全息图，再现物光波。通过探测器捕捉再现的物光波，并进行数据处理和分析，从而获得自由曲面的面型信息。再现过程需要精确的光学对准和稳定的光学系统，以确保测量结果的准确性。

传统全息干涉测试技术的测试范围较小，变形量仅几十微米左右。CGH技术通过计算机模拟生成全息图，能够适应更大的变形量和更复杂的形状。例如，通过多波长CGH技术，可以实现对自由曲面的大范围测量，变形量可达毫米级甚至更大。

CGH技术具有高度的灵活性，能够适应不同形状和尺寸的自由曲面。通过计算机模拟，可以生成各种标准的物光波，用于检测不同形状和尺寸的自由曲面。这种方法不仅提高了测量的灵活性，还降低了测量的复杂性和成本。

四.总结

本文深入探讨了全息术与干涉测量技术在自由曲面测量中的应用，并重点介绍了计算机生成全息图（CGH）技术的发展及其显著优势。传统的全息干涉测试技术虽然在光学测量中具有独特价值，但其测试范围和精度在面对自由曲面的复杂形状和高精度要求时仍显不足。CGH技术通过计算机模拟生成全息图，不仅能够适应更大的变形量和复杂形状，还显著提高了测量精度和灵活性，降低了测量复杂性。其在自由曲面检测中的应用，为现代光学系统的设计和制造提供了更为高效和精确的解决方案。

在非球面日益常见的今天，希望读者可以通过本文大致了解CGH检测技术。
