光学工程作为现代科学技术的关键领域之一，承载着推动光学系统创新与进步的重要使命。随着科技的发展，光学工程不再局限于传统的光学元件与系统的研究，而是逐渐向更为微型化、高效化的方向发展。特别是近年来，微光学与二元光学技术的崛起，为光学工程注入了新的活力与可能性。这些新兴技术不仅为我们提供了突破传统光学限制的途径，还在多个领域展现出了广阔的应用前景。本文中我尝试在比较广的范围介绍一下二元光学技术，希望本文能够为从事光学工程的科研人员、工程师以及对这一领域感兴趣的读者带来有益的启示与参考。这周内我计划更新第二篇文章，将会介绍二元面与光学系统，还请大家持续关注。

一、光学工程的两个发展方向

随着科技的进步，光学工程领域正朝着两个显著的方向发展：一方面是自上世纪六七十年代以来，科学前沿对更大尺寸的光学系统的需求显著增加，例如超大口径天文望远镜等。然而，这类系统往往依赖于基于折反射原理的传统光学元件（如透镜、棱镜等），这样的光学系统目前仍受物理衍射极限和加工工艺限制，而且系统体积大、重量重，难以满足集成化和便携化的需求。

与此相对，另一个发展方向是光学系统的小型化和高效化。随着科技的发展和需求的增长，人们对更小尺寸、更高性能的光学系统提出了更高要求，传统光学技术在这一方面的局限性逐渐显现。因此，光学工程师们开始将目光转向微光学领域。微光学作为一门新兴技术，通过研究和应用微米级甚至纳米级的光学元件，提供了突破传统光学方法的全新路径。这种技术不仅能够实现复杂的光学功能，还可以在极小的空间内集成多种光学元件，满足现代光学系统对小型化和高效化的需求[1-3]。

随着微光学技术的不断进步，光学元件的小型化趋势愈加明显。为了减小透镜与透镜阵列的尺寸，已经开发出多项新技术，能够制造出直径为毫米、微米甚至纳米量级的微透镜与微透镜阵列。这些微型元件通常肉眼无法识别，只有通过显微镜、扫描电镜、原子力显微镜等设备才能观察到其精密的结构。这些特性使得微光学技术在当今光学工程领域中占据了重要地位，并成为光学技术发展的新方向。

另外，微光学技术在更大口径光学系统的研制中同样具有巨大潜力，例如美国国防高级研究计划局（DARPA）发起了“MOIRE”项目（Membrane Optical Imager for Real-Time Exploitation），该项目旨在开发用于地球同步轨道的超大型膜片光学成像系统。MOIRE项目的核心是利用微光学技术制造大面积、轻量化的膜片透镜阵列，这些阵列由数千个微型透镜组成，可以展开成一个直径超过20米的光学镜片。相较于传统的玻璃镜片，MOIRE的膜片光学系统在重量和成本上大幅减少，同时在太空中的可部署性大大增强。MOIRE系统计划应用于高分辨率的地球观测和监视任务，能够在更大视场范围内实现实时数据捕获。

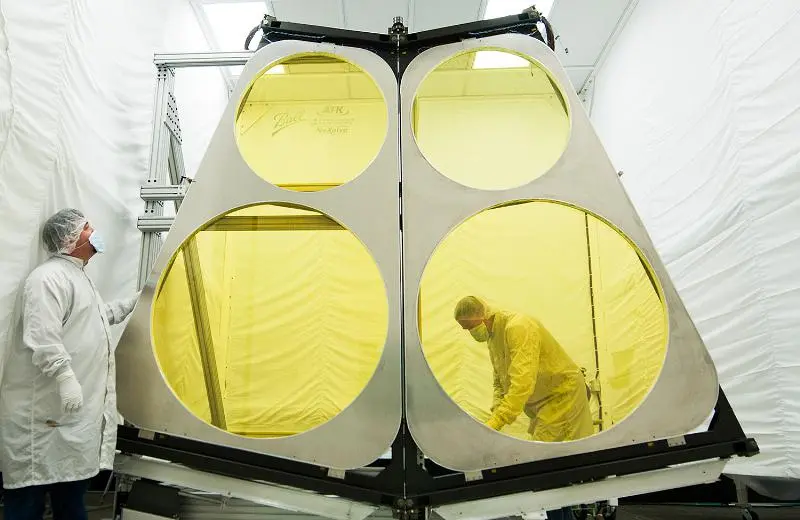

MOIRE项目原型

MOIRE项目代表了微光学技术在国防和空间技术中的潜力，也标志着未来光学系统的小型化、轻量化和阵列化发展方向。总的来说，微光学技术的发展不仅推动了新型光学元件的设计，还带来了许多创新的光学系统。这些系统在体积和重量上大幅减少，同时在性能上能够与传统光学系统相媲美。微光学正引领光学工程进入一个全新的阶段，满足了现代社会对高性能、小型化光学系统的需求。

二、二元光学技术

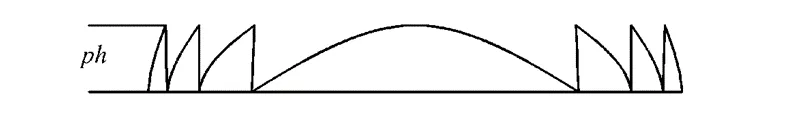

作为微光学的一部分，二元光学（Binary Optics）是一种利用微结构的光学元件技术，主要通过将光学表面设计为具有特定相位延迟的微米级结构来控制光的传播。这种技术打破了传统光学元件依赖于折射或反射的基本原理，而是通过改变光的相位来达到特定的光学效果。

二元光学的概念兴起在20世纪80年代初，它最早由美国MIT提出，旨在利用光栅刻蚀技术对材料表面进行微结构加工，从而改变光波的传播特性。二元光学技术通过在光学元件表面引入具有特定周期性的微结构，能够对光的位相或波前进行精确控制和调制。这种方法与传统光学基于折射和反射原理的调制截然不同。

二元光学的内涵涵盖了从微结构设计、光波调制到系统集成的全过程。其核心在于利用微米级甚至纳米级的结构来实现光学功能，这使得二元光学能够在极小的空间内集成多种复杂的光学功能。二元光学不仅在物理光学的基础上建立，还与材料科学、半导体工艺、微电子学等多个学科密切相关。因此，二元光学的发展不仅推动了光学元件的微型化，还促进了光学系统的功能集成化。从实际工程上讲，二元光学技术的发展依赖于半导体技术的发展，目前实际上超表面，超透镜等元件的加工采用的就是半导体加工工艺。

二元光学技术具有以下几个特点：

1.结构微型化：通过微米级的微结构设计，二元光学元件可以在极小的空间内实现复杂的光学功能，适应光学系统的小型化趋势。

2.高度集成性：二元光学能够在一个元件上集成多种光学功能，减少了系统体积和重量，提升了系统的整体性能。

3.灵活性与多样性：二元光学技术可以设计出多种光学器件，如衍射光栅、波前校正器、分束器等，这些器件能够在各种光学系统中发挥关键作用。

4.跨学科性：二元光学的发展涉及多个学科的交叉，包括光学、材料科学、微电子学等，这使得其应用领域非常广泛，从空间技术到生物医学，再到微电子系统，二元光学都有重要的应用前景。

三、二元光学的设计与研究方法

随着二元光学技术的不断发展，研究者们逐渐建立了理论基础，并开发出多种设计和分析方法，为复杂光学系统的设计提供了强大的工具。在研究二元光学时，理解光的衍射特性至关重要，这其中标量衍射理论和矢量衍射理论是核心内容。

标量衍射理论基于标量波动方程，适用于描述光波在较大尺寸结构中的传播行为。这个理论假设电磁场的横向分量变化较小，因此可以忽略其矢量特性，只需考虑光场的振幅和相位分布。标量衍射理论在许多情况下能提供足够精确的结果，因此广泛应用于传统光学元件的设计中。然而，随着二元光学元件结构复杂度和微型化程度的提升，这一理论的局限性也逐渐显现。

为了更准确地描述光在亚波长结构中的行为，矢量衍射理论应运而生。矢量衍射理论考虑了电磁场的完整矢量特性，特别是在结构尺寸接近光波波长或更小时，这一理论能够更精确地描述光的传播、干涉、衍射和偏振效应。矢量衍射理论的引入，使得二元光学元件的设计能够达到更高的精度和性能[4]。

然而，矢量衍射理论往往涉及复杂的数学模型，计算量巨大，因此需要借助数值计算方法来求解。目前，常用的数值方法主要包括模态法、严格耦合波法（RCWA）和时域有限差分法（FDTD）。

模态法：模态法通过将电磁场表示为一系列特定模式的叠加，能够有效简化复杂光场的分析。它特别适用于分析具有周期性结构的光学元件，如光栅和微透镜阵列。

严格耦合波法（RCWA）：RCWA是一种基于傅里叶展开的数值方法，适用于分析具有复杂微结构的二元光学元件。它可以精确描述光在多层结构中的传播和衍射行为，特别是在分析具有高折射率对比度和强衍射效应的结构时，RCWA表现出极高的计算效率。

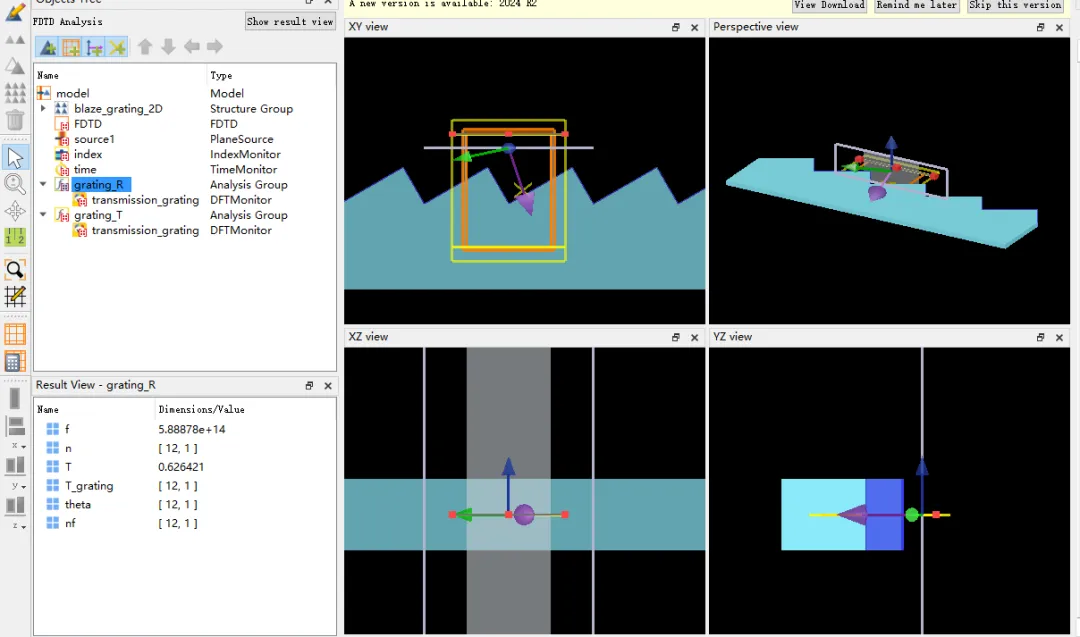

时域有限差分法（FDTD）：FDTD通过在时域内直接求解麦克斯韦方程组，能够精确模拟电磁波在任意复杂结构中的传播过程。它是一种全波分析方法，可以在空间和时间上捕捉光波的详细行为，适用于分析超宽带光学器件和复杂结构中的瞬态现象。

这些数值方法为二元光学元件的设计提供了坚实的基础，使得工程师们能够在微观尺度上精确控制光的传播和调制，从而实现高效、紧凑的光学系统设计。如果自己编写这样的算法可能会非常繁琐，这里展开讲的话内容太多，而且也不是我个人力所能及的，好在目前在仿真二元光学元件的特性时，我们已经有了很多商用软件可以使用。另外在github上，我也看到过开源的严格耦合波法的项目，如果大家感兴趣也可以去找找看。

四、二元光学技术的应用

随着二元光学技术的发展与成熟，其应用领域也不断扩展，涵盖了从基础研究到实际工程的多个方面。二元光学凭借其独特的特性和强大的功能，已经在以下几个关键领域展现出显著的优势。

1. 光学成像系统

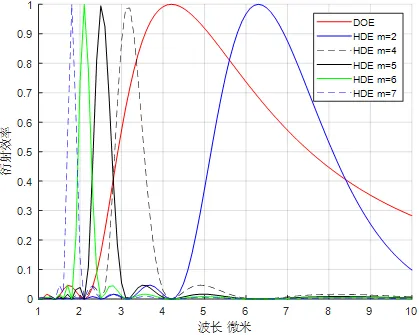

二元光学技术在光学成像系统中的应用日益广泛，特别是在微型化和高性能要求下。例如，二元光学元件可以用作高效的衍射光学元件（DOE），用于替代传统的折射透镜和反射镜。这种元件可以显著减小成像系统的体积和重量，同时在成像质量上保持甚至超越传统光学系统。尤其是在手机摄像头和显微镜等设备中，二元光学元件能够提供更大的视场和更高的分辨率，极大地推动了这些设备的小型化和高性能化发展[5]。

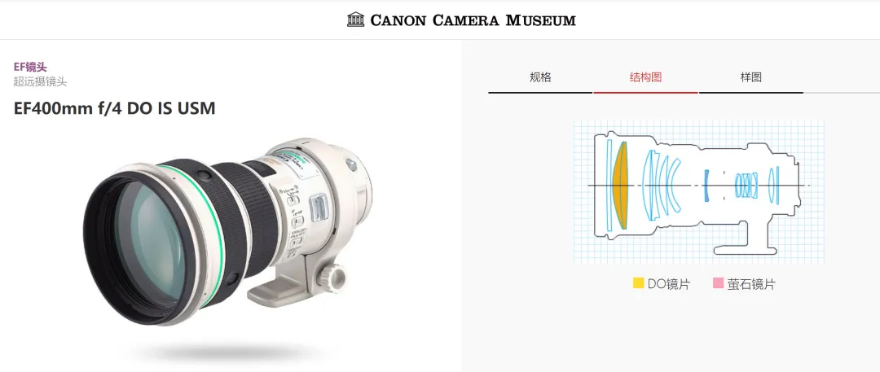

佳能很早就实现了衍射透镜商业化

2. 光学通信

二元光学元件在光束整形方面的优势也十分突出。通过设计特定的衍射图案，二元光学元件能够将入射光束转换为特定的光场分布，例如焦斑、环形光束或特殊形状的光束。例如在光学通信领域，二元光学技术可以被用于设计高速、高效的光学分束器和耦合器，这些器件能够显著提升光通信系统的带宽和效率[6]。

3. 头戴式显示设备（HMDs）

在增强现实（AR）和虚拟现实（VR）设备中，二元光学技术也具有很广阔的应用前景。为了实现紧凑轻便的头戴式显示器，传统的光学元件往往难以满足尺寸和重量上的要求。二元光学元件，如衍射波导和二元镜片，可以有效地引导和调控光束，有可能在保持图像质量的同时大幅减小系统的尺寸。

4. 生物医学成像与诊断

二元光学技术在生物医学领域的应用也在不断增加，目前在飞秒激光手术和眼科学中已经很容易看到二元光学元件了。二元光学元件能够聚焦和整形光束，使得激光扫描显微镜和光学相干断层扫描（OCT）等生物医学成像设备能够以更高的分辨率、更深的穿透力进行成像。这对于细胞级别的成像和生物样品的无损检测有着重要意义。

5. 国防与空间探索

二元光学技术也在国防和空间探索领域发挥着关键作用。例如，美国的MOIRE项目即采用了二元光学技术开发超大型、轻量化的膜片透镜阵列，用于地球同步轨道的高分辨率成像任务。类似地，二元光学元件被用于设计高效的激光雷达（LiDAR）系统。

6. 激光加工与微纳制造

在激光加工领域，二元光学元件被广泛应用于激光束的整形与聚焦，使得激光加工的精度和效率得到了极大提升。同时，二元光学技术在微纳制造领域也展示出了强大的潜力。通过设计微米级别的光学掩模和衍射图案，二元光学可以实现极高分辨率的光刻和材料加工，推动了微电子与光电子器件的进一步微型化与集成化。

总的来说，二元光学技术凭借其独特的设计灵活性和多功能性，正在多个领域推动光学系统的创新与进步。未来，随着计算能力和制造技术的进一步提升，二元光学将继续扩展其应用范围，为光学工程带来更多可能性和挑战。在这个快速发展的时代，二元光学无疑将成为现代光学技术的重要组成部分，继续引领光学工程走向更广阔的前景。
