反射与折反式系统
卡式折反系统

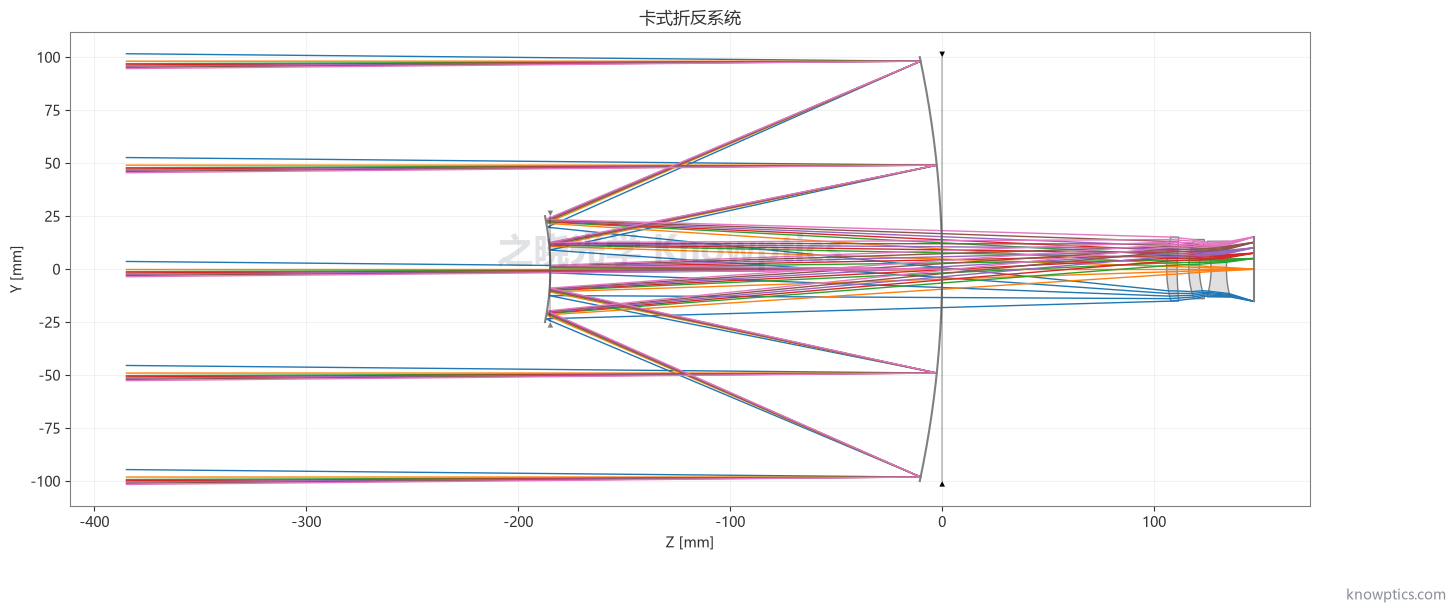

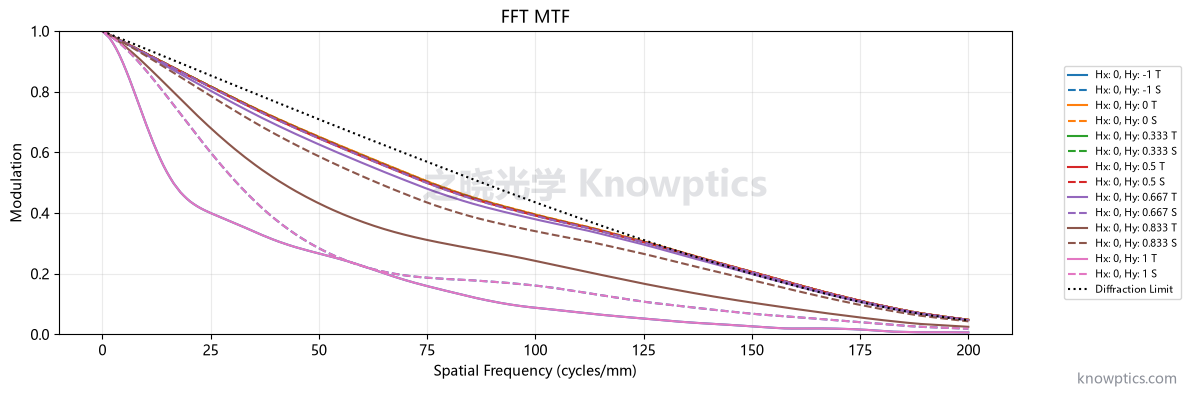

反射与折反式公开结构，可快速查看布局、MTF 与镜头参数；完整参数按账号权限与合规确认解锁。
可作为初始结构参考
实际焦距1600.00 mm
F 数F/8.00
最大像高15.00 mm
波段可见光
结构参数
- 实际焦距
- 1600.00 mm
- F 数
- 8.00
- 入瞳直径
- 200.00 mm
- 表面数
- 10
- 反射面数
- 2
适用信息
- 结构类型
- 反射与折反式系统
- 波段
- 可见光
- 用途
- 反射与折反式系统、折反式、卡式
- 复核结论
- 可作为初始结构参考
数据说明
- 来源名称
- 之晓光学初始结构库
- 复核状态
- 可作为初始结构参考
使用条件
- 说明
- 结构参数用于学习和方案前期参考；使用前请结合具体条件复核。
结构参数用于学习和方案前期参考，使用前请结合具体波段、口径、视场和工程条件重新复核。
