摄影镜头 / 可见光
MV01 35 mm F/3 成像镜头 · 五片五组（5 m 物距）
物距 5 m · 最大真实像高 3.8 mm · 450–660 nm
L2 · Pro 专属 · 基础工况复现
实际焦距34.9817 mm
F 数F/3
光学总长 TTL30.229561 mm
末面至像面8.8865 mm

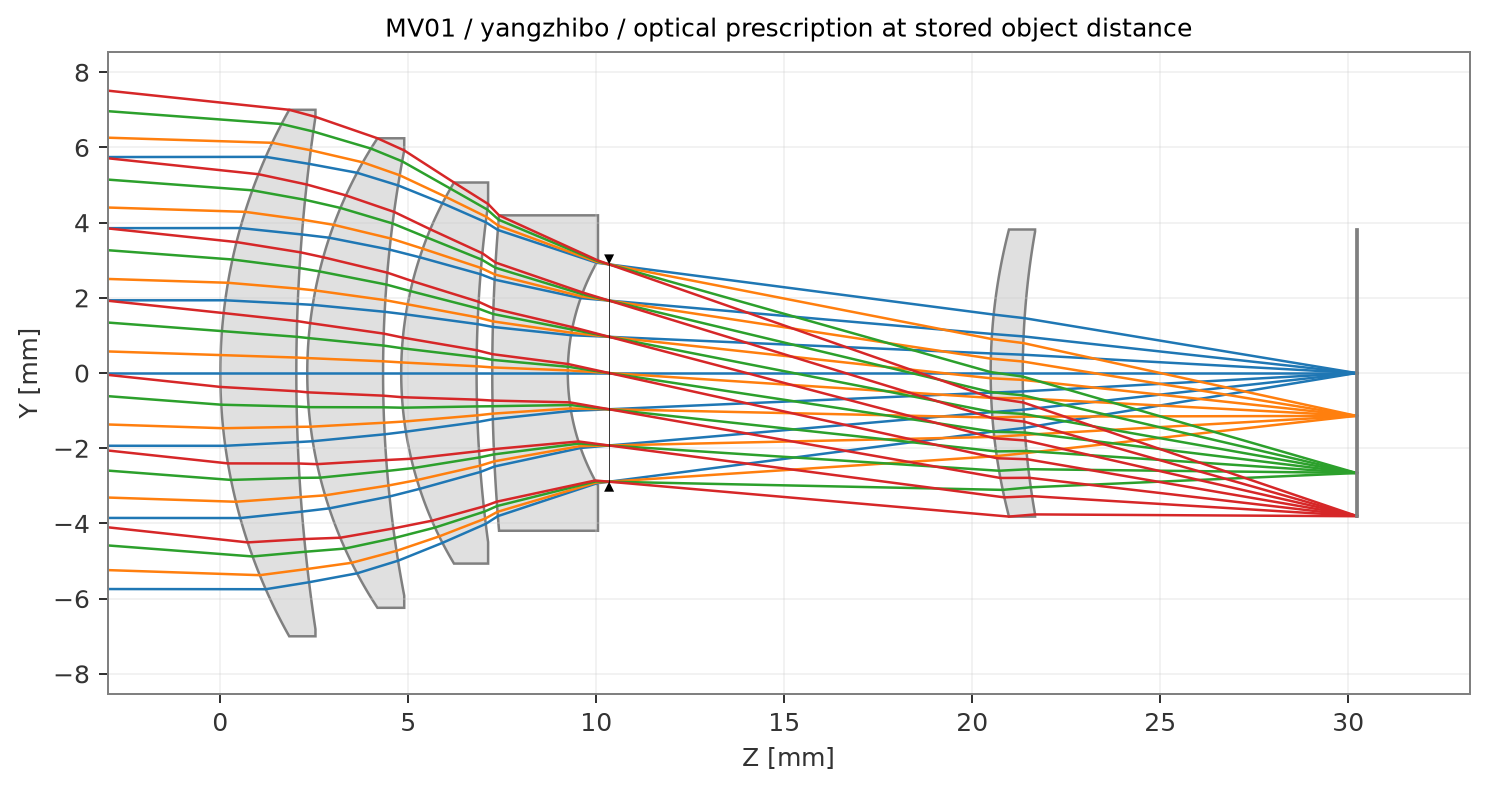

复现结果与模型
资料包含光枢模型、Optiland JSON、ZMX、所需材料子集、分析图表与校验记录。L2 需具备 Pro 权益并完成专项条款确认。
复现核对
- 表面数
- 13（含物面、像面）
- 主波长 CRA
- 9.7582°

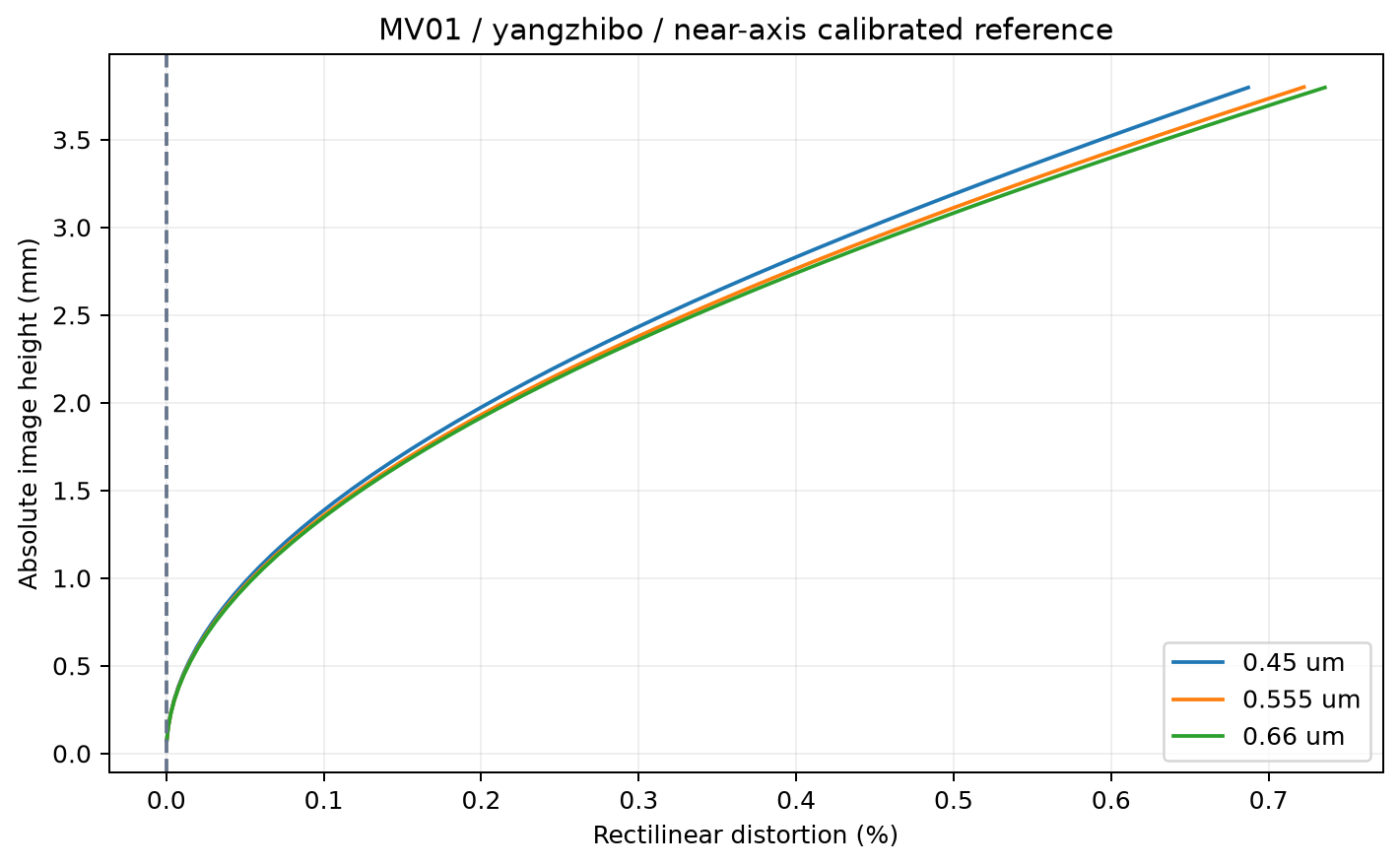

- 直线畸变绝对值
- 0.7358%（近轴标定基准）
- ZMX 回读
- 58/58 项通过
适用边界
源文件存储的基础结构；物距 5 m，源环境记录 20 °C，450–660 nm，最大真实像高 3.8 mm。未复现全部温度/物距多重配置。

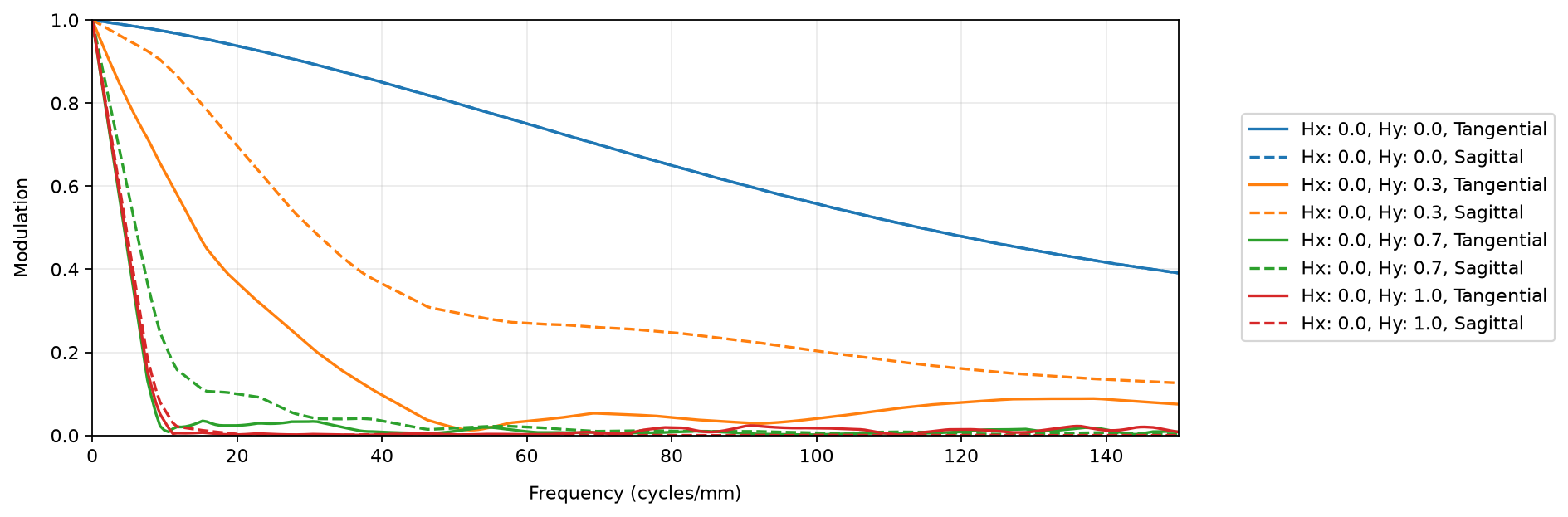

基础物距 5 m；TTL 30.229561 mm，超过 30 mm 目标。有限物距真实像高已转为等效物高，几何未变；边缘 MTF 较弱，待独立软件复核。
L2 是资源访问分级，不代表全指标通过。尚未完成独立 Zemax 复核、全温度/物距配置验证及制造公差验证。
来源：用户提供的 MV01 发布版设计，保留作者标识 yangzhibo。本次未优化结构，不提供量产保证或专利许可。请结合实际工程条件重新复核。
