激光系统

F-θ 扫描物镜 · f 249.98 mm

R2

光学总长 481.14 mm · 计算波长 488 / 514.5 / 532 nm

焦距: 249.98mm
光学总长: 481.14mm
镜片数: 8片
近轴后截距: 160.94mm
最大绝对畸变: 1.823%
计算波长: 488 / 514.5 / 532 nm

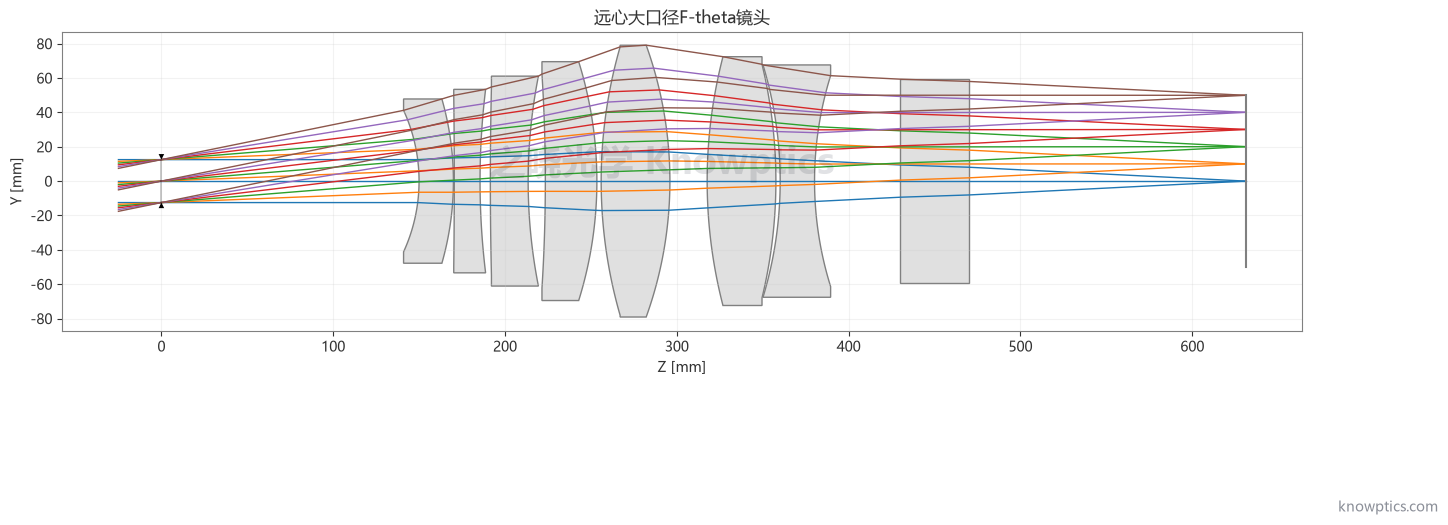

远心大口径 F-theta 镜头 · 光路布局 — 光路布局

远心大口径 F-theta 镜头 · 点列图 — 点列图

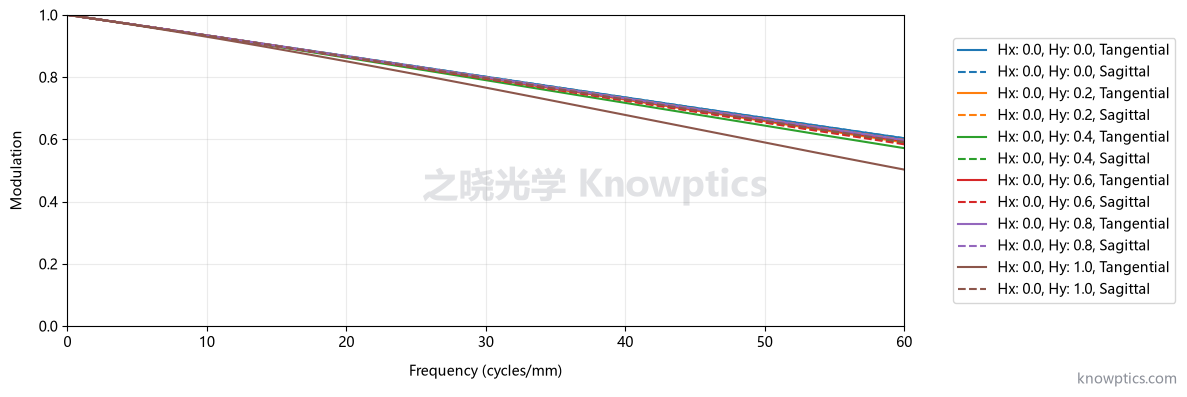

远心大口径 F-theta 镜头 · MTF — MTF

远心大口径 F-theta 镜头 · 畸变 — 畸变
