孔径光阑

孔径光阑是对给定轴上物点限制成像光束孔径的实际通光孔径。它可以是独立光阑、透镜有效口径或其他通光边界，不一定是系统中物理直径最小的孔。

判断孔径光阑时，应先将各候选光孔通过其前方光学元件成像到物空间，再比较这些光孔像对同一轴上物点所张的角度；限制角最小者所对应的实际光孔起孔径光阑作用。物距变化可能改变限制关系。图 3-1 的两个光孔之间没有折射元件，因此可以直接比较它们对物点的张角。

复制图片下载 PNG下载 SVG

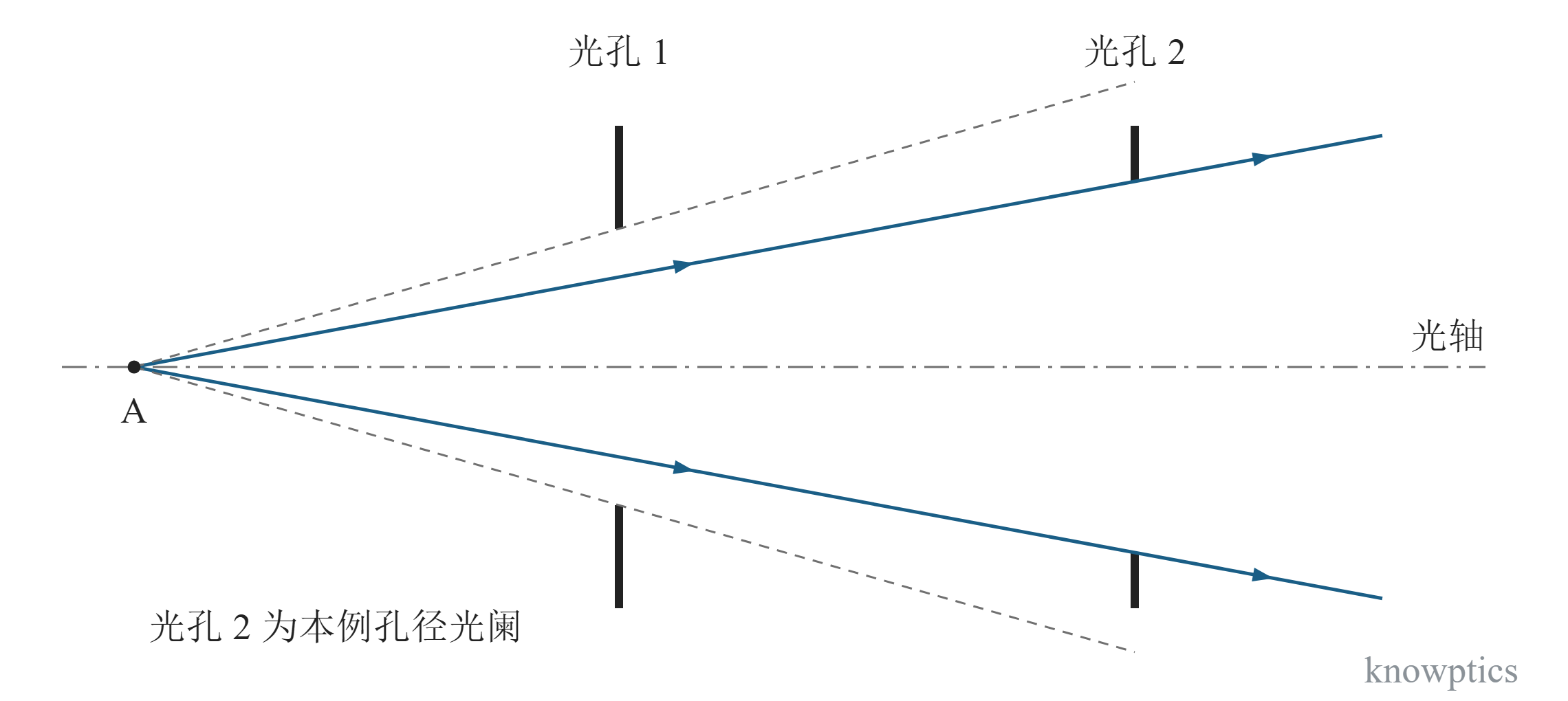

无折射元件的双光孔示例。光孔 2 的物理孔径虽不更小，但其对同一轴上物点的限制张角更小，因而决定成像光束边界。
