场曲

像面弯曲简称场曲，表示最佳聚焦位置随视场改变，使对应像面应区分于一个平面重合的现象。在旋转对称系统的近轴像差分析中，通常分别考察子午与弧矢聚焦位置随像高或视场角的变化；二者不重合时还存在像散。

像散为零时，共同聚焦像面仍可能弯曲。在初级像差理论中，平坦像面需同时控制像散和 Petzval（匹兹凡）和；实际系统的像面选择还应依据全视场像质。

定量场曲图以轴向离焦为横坐标，以像高或视场角为纵坐标，并注明参考像面和单位。图 4-4 以光路和两曲面表示定性关系；对子午、弧矢细光束分别求像，可获得对应的场曲曲线。

复制图片下载 PNG下载 SVG

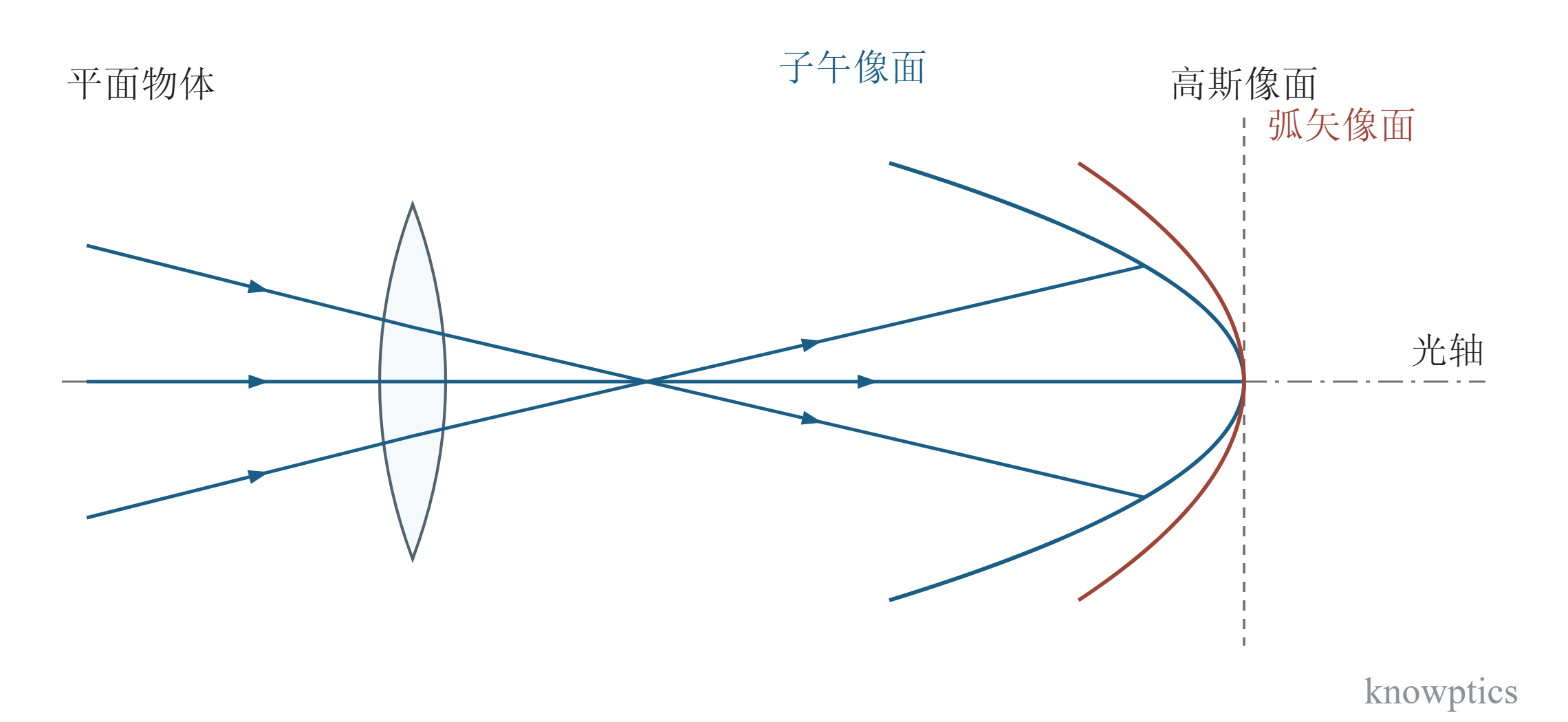

按文献 [1] 第 112—113 页的像散与场曲关系绘制。平面物体的轴外像点落在弯曲的聚焦像面上；蓝、红曲线分别表示子午、弧矢像面，虚线表示高斯像面。
