符号约定（几何光学）

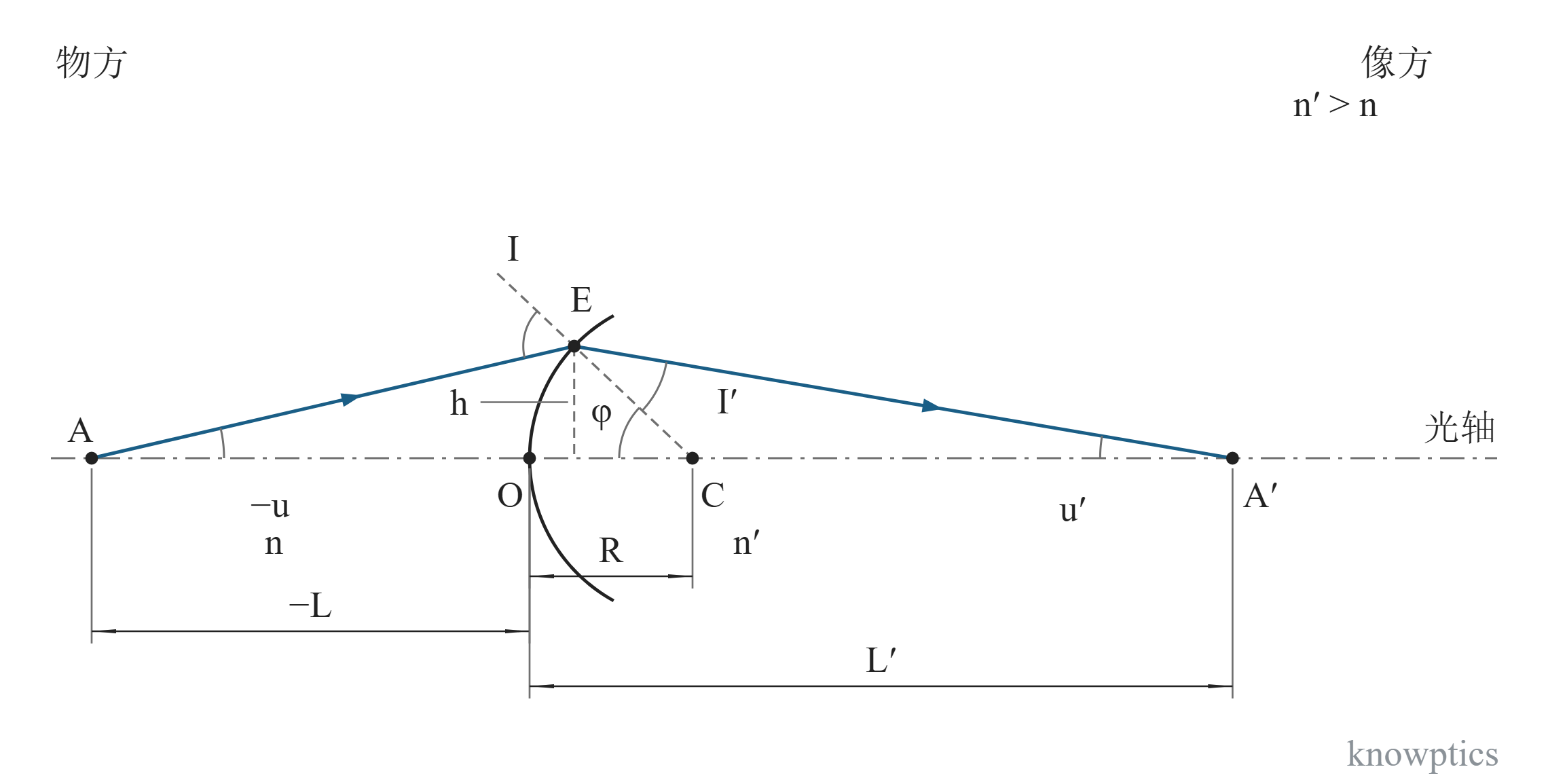

本汇编以光线自左向右传播为参考，光轴正方向向右，横向正方向向上。图 1-2 按浙大教材的单个球面折射图重绘：O 为表面顶点，C 为曲率中心，E 为入射点，A、A′ 为入射、折射光线与光轴的交点。物方截距 L = OA，像方截距 L′ = OA′，曲率半径 R = OC，h 为 E 点至光轴的高度。沿轴线段均从指定起点量取，向右为正、向左为负。

有符号轴角 u、u′ 及法线倾角 φ，以光轴为始边，在锐角范围内顺时针转向光线或法线为正。入射角 I、折射角 I′ 则以相应光线为始边，顺时针转向法线为正。图中 L < 0，L′ > 0，R > 0，h > 0，u < 0，u′ > 0，且 φ = u + I = u′ + I′。n、n′ 分别为物方、像方折射率。

提示：本图的 u、u′ 对应教材原图的 U、U′，R 对应教材的 r；统一改写后，图文使用同一套符号。近轴公式中的 l、l′ 表示近轴截距；数值孔径中的 U、U′ 专指非负的光锥半角。反射系统和光阑辅助成像另行说明追迹方向。

复制图片下载 PNG下载 SVG

据文献 [1] 第 16 页图 2-1 重绘。实线为传播光线，虚线为球面法线及高度辅助线；尺寸线上标注 −L 表示左侧截距的正长度。
