几何渐晕是轴外成像光束受到系统其他通光孔径部分遮拦的现象，其程度随视场、孔径、对焦状态和结构位置变化。它与无机械遮拦时仍可能存在的自然照度衰减属于不同机制。
在指定瞳面上，可用未被遮挡的光束截面积与参考瞳面积之比表示面渐晕系数。提示：只有瞳面照明及其他权重条件相同，面积比才可代表相应的通量比例；线渐晕系数描述特定方向的线度比。
式 3-5
式中
- KA
- 几何通光面积比，下标 A 表示按面积统计单位：无量纲，0～1
- Apass
- 指定视场的光束在所选瞳面上的实际通光面积单位：面积
- Apupil
- 同一瞳面上未受渐晕限制时的基准通光面积单位：面积
适用条件：分子和分母必须在同一瞳面、按同一面积定义计算；辐射通量比还取决于瞳面照明与透过率分布。
为指定视场在参考瞳面上的可通过区域面积。

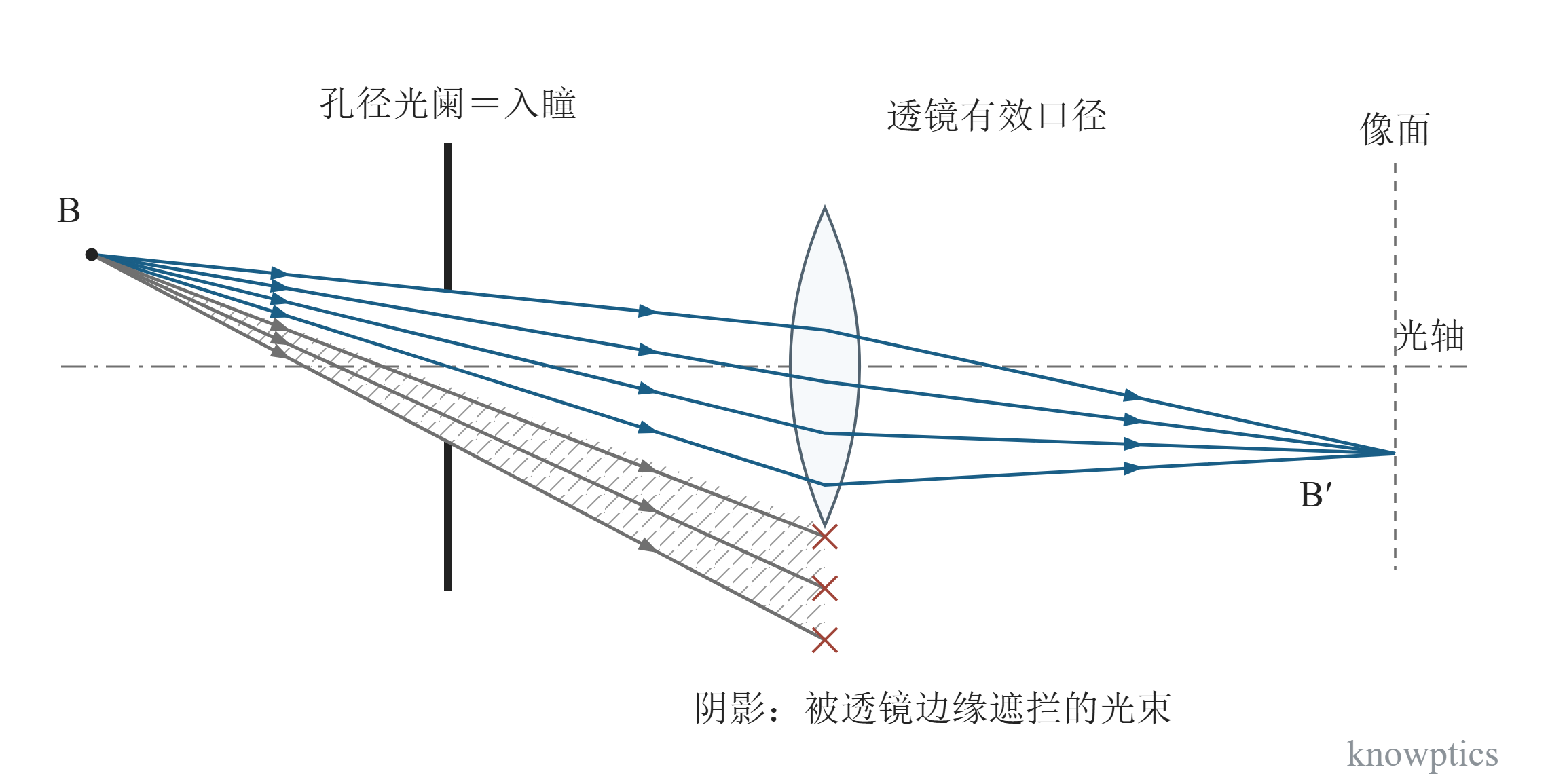

单透镜前置孔径光阑的渐晕示意，入瞳与光阑重合。轴外物点 B 的部分入射光束受到透镜有效口径限制，阴影表示被遮拦的光束；其余光线形成 B′。
