物方远心

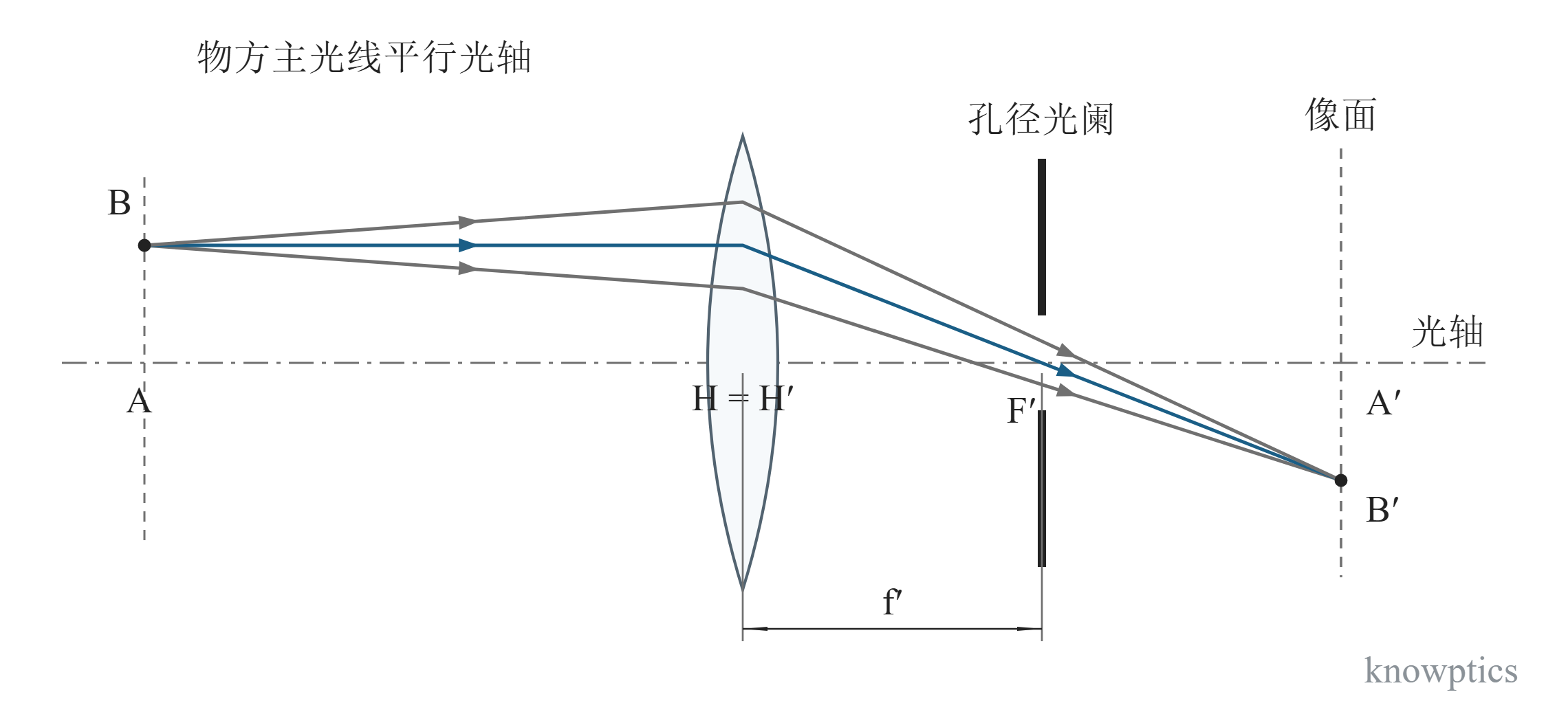

物方远心系统的入瞳位于无穷远，各视场的物方主光线平行于光轴。常见结构将孔径光阑置于前方镜组的像方焦平面。图 3-9 中光阑中心与 F′ 重合，距主点的轴向距离为 f′；轴外物点 B 的主光线在物方平行于光轴。

在固定像面、无明显渐晕及适当对称性的近轴条件下，物体小幅轴向移动时，离焦像斑中心的位置近似不变，可减小尺寸测量中的透视影响。提示：远心性与清晰成像范围是不同性质；物体移动仍会离焦，重新调焦后的放大率还取决于共轭位置。

复制图片下载 PNG下载 SVG

物方远心的单透镜近轴示例。据文献 [1] 第 76 页图 5-8 的关系重绘。蓝线为轴外点 B 的主光线，灰线为同一物点的两条孔径光线；右侧像面形成 B′。
