冷光阑

冷光阑是制冷红外探测组件中与冷屏配合、用于限制探测器接收角范围的低温通光孔径。其作用是尽量使探测器接收有效成像光束，同时抑制来自镜筒、结构件等非目标方向的暖背景辐射。冷光阑通常是杜瓦组件的一部分，不等于任意放在光路中的普通光阑。

光学设计应使像方有效光瞳与冷光阑的轴向、横向位置和口径匹配，并检查各视场、波长、变焦及温度状态的边界光线。提示：匹配检查同时包括瞳面内的同心关系和沿轴位置。

“冷光阑效率”或“冷屏效率”可采用不同的几何或通量定义，报告数值时应说明分子、分母和统计方向。镜头透过率、自身热辐射及冷反射分别评价。

复制图片下载 PNG下载 SVG

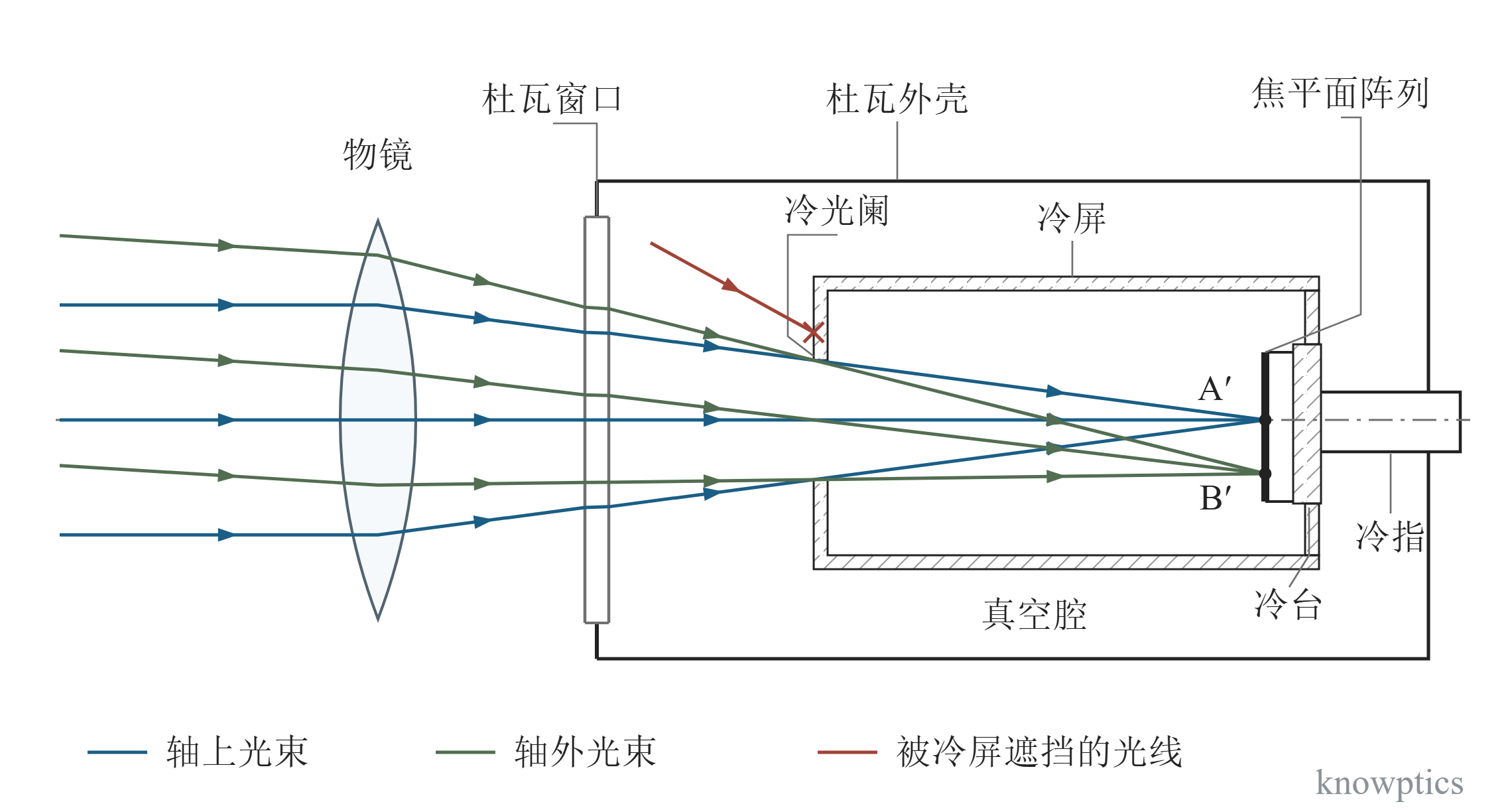

制冷探测器杜瓦组件的剖面示意。结构组成参考文献 [1] 图 2、图 3，光路采用薄透镜和平行平板窗口的近轴模型。蓝色轴上光束会聚于 A′，绿色轴外光束会聚于 B′；两组光束均连续通过窗口和冷光阑。冷屏遮挡暖背景光线，冷指经冷台冷却焦平面阵列。本图用于说明部件及光路关系，未给出具体产品的结构尺寸。
