视场光阑是限制可成像物面或物空间范围的光阑，与主要限制轴上成像光束孔径的孔径光阑不同。设置在物面、像面或其中间共轭面附近的边界，通常能够形成较明确的视场边界。

探测器有效区域也限制最终可记录的范围，但未必对应独立的机械光阑。提示：视场光阑不一定位于像面；轴外光束受到其他通光孔径的部分遮拦时，还会形成渐晕。

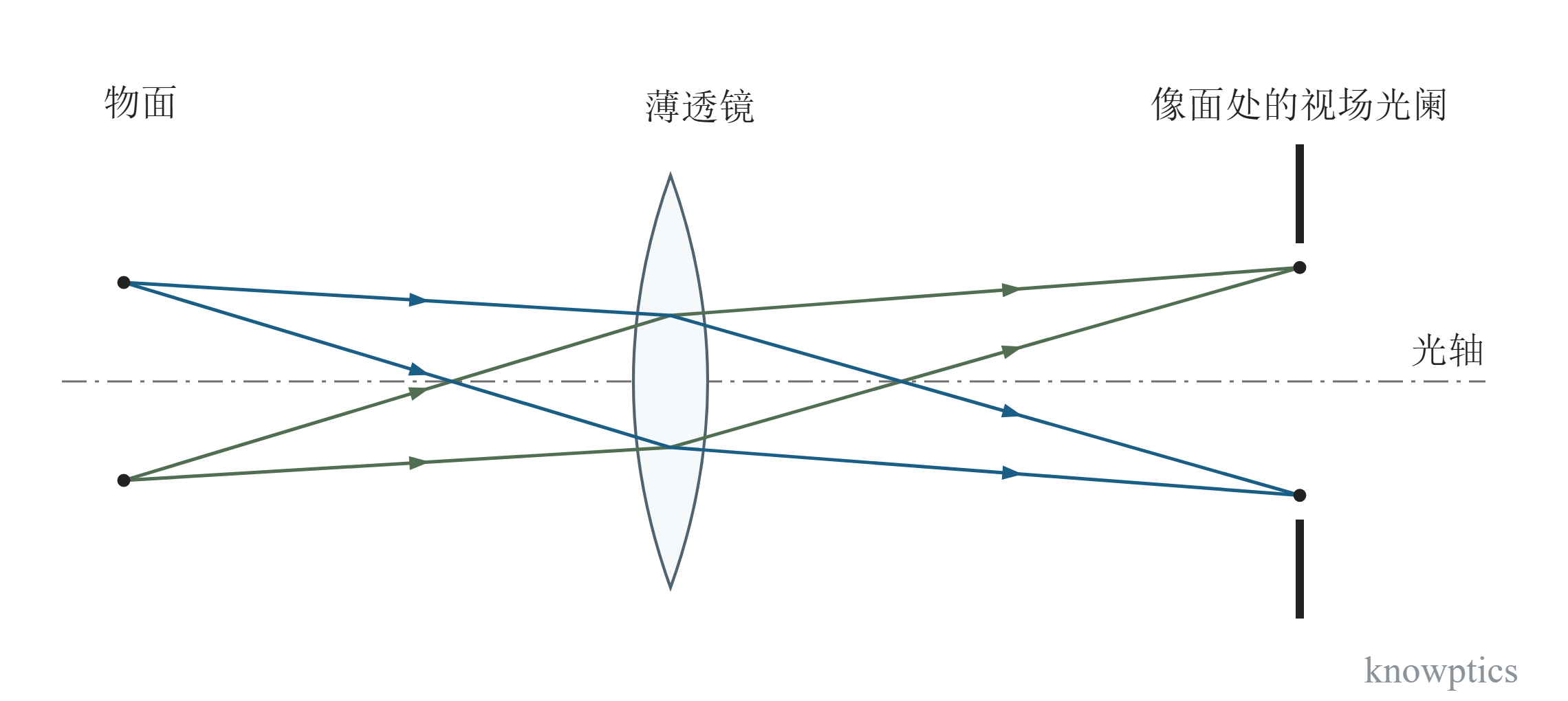

视场光阑。像面处的视场光阑示例。图中的两组光线分别来自两个物点，在同一像面形成两个像点；开口范围限定可通过或可记录的像高。
图 3-2　视场光阑
下载 PNG下载 SVG

像面处的视场光阑示例。图中的两组光线分别来自两个物点，在同一像面形成两个像点；开口范围限定可通过或可记录的像高。
